阿里 AT3900USB 便攜數字電視碼流卡 調制卡DAB/DAB+數字廣播 用戶詳細操作手冊DSG-1000
操作手冊 V2.5 2017.6
DSG-1000安全說明
l 請?jiān)敿?xì)閱讀下列安全性預防措施，以避免人身傷害，并防止損壞本產品或與本產品連接的任何產品！
l 為避免可能的危險，請務必按照規定使用本產品，使用此產品時，可能需要接觸到系統的其他部分。請閱讀其他組件手冊的安全性部分中的有關操作此系統的警告和注意事項。
l 為避免火災或人身傷害，請將產品接地。
l 為避免電擊，必須將PC接地導線與大地相連。在對本產品的輸入端或輸出端進行連接之前，請務必將本產品正確接地。
l 遵守所有終端額定值。為避免火災或電擊，請遵守產品上的所有額定值和標記。在對產品進行連接之前，請首先查閱產品手冊，了解有關額定值的詳細信息。
l 其他
l 請勿在潮濕環境下操作。
l 請勿在易燃易爆的環境中操作。
l 請保持產品表面清潔干燥。
l 請適當通風,利于產品散熱。
一、設備簡介
DSG-1000信號發生器，是由深圳市新進時科技有限公司自主研發的適用于廣播電視領域的實時編碼測試數字信號源，它是一款結構緊湊高性價比TDMB/DAB/DAB+信號發生器，用于芯片、方案公司開發測試，QC/QA的音視頻和數據服務應用檢測及T-DMB/DAB/DAB+的產線接收器檢測等，它的各項技術指標可以與國外高端測試設備相媲美，該設備具有可靠、穩定、兼容性強、高性價比、操作靈活、強大的附加功能等特點，可滿足各種測試需求，為您提供靈活方便、經濟適用的測試測量解決方案，是數字電視標準測試信號源的開始選擇！
1.1 DSG-1000設備特點
1、穩定性：30×24小時連續工作；
2、兼容性：可兼容世界上所有主流數字電視標準；
3、高指標：
頻率輸出范圍：UHF/VHF及衛星全頻段（40MHz~2150MHz），覆蓋所有數字電視頻率范圍，真正做到一臺設備即可支持所有數字電視標準（ALL IN ONE）；
功率輸出范圍（具體參考各型號產品手冊）：+5 dBm ~-45dBm，步進可調為0.1dBm，精度誤差±1dBm，可覆蓋各種高頻頭的測試范圍，精準定位測試產品的門限值；
MER（調制誤差比）≈45，帶外抑制<-60dB，達到廣播級產品的要求，指標遠超同類的國內外產品；
4、操控性：軟件操作界面簡潔直觀，支持中英文切換；
5、附加性：軟件自帶專業碼流分析、碼流捕獲等功能；亦可根據客戶實際測試要求進行軟件二次開發；
6、高性價比：廣播級產品的指標，同類產品中性價比最高；
7、擴展性：該設備可作為獨立信號源或集中式信號源（頻點之一）使用，亦可搭配我司自動化測試系統使用，可實現所有參數自動化控制；
8、服務：優質、及時、專業的團隊服務，24小時服務熱線，現場對客戶提出測試建議，并提供各種數字電視標準的有償培訓；
幻燈片4
1.2 DSG-1000設備應用
數字電視接收終端研發和生產測試
機頂盒設計和生產測試
國內外現場演示與展會應用
客戶現場設備問題定位及解決
數字電視方案集成商、提供商
數字電視芯片研發制造
數字電視高頻頭研發制造
綜合解決實際發生的問題（成品維護）
1.3 性能指標
|
項目/型號 |
DSG-1000 |
DSG-1000B |
|
接口 |
50Ω,BNC*2(RF) |
50Ω,BNC*2(RF) |
|
頻率范圍 |
UHF/VHF,L-Band,40MHz∽2150MHz, 0.01MHz Step |
UHF/VHF,L-Band, 40MHz∽2150MHz, 0.01MHz Step |
|
調制誤差比 |
≈40dB |
≈45dB |
|
輸出電平范圍 |
0∽-45dBm |
+5dBm∽-45dBm |
|
輸出電平精度 |
0.5dBm Step, ±1.5dBm |
0.1dBm Step, ±1dBm |
|
頻率精度 |
±0.5ppm@25 |
|
|
頻率穩定度 |
±0.5ppm@25 |
|
|
相位噪聲 |
<-90dBc@10KHz |
<-95dBc@10KHz |
|
帶外抑制 |
>60dB(40∽2150MHz) |
|
|
回波損耗 |
>20dB |
|
|
功耗 |
8~10W |
|
1.4 DSG-1000支持標準
|
制式 |
標準 |
|
DVB-C |
ITU-T J.83 Annex A |
|
DVB-T/H |
ETSI EN 300 744 |
|
DVB-S |
EN 300 421 V1.1.2(1997-08) |
|
DVB-S2 |
ETSI EN 302 307 V1.2.1(2009-08) |
|
DVB-S2X* |
即將推出 |
|
DVB-T2 |
ETSI EN 302 755 V1.3.1 |
|
DTMB |
GB 20600-2006 |
|
CMMB |
GY/T 220.1-2006 |
|
QAM B |
ITU-T J.83 Annex B |
|
ATSC |
ATSC A/53E |
|
ISDB-T |
ARIB STD-B31 |
|
DAB(+), T-DMB |
EN 300 401，TS 102 3 and TS 102 427 |
注:DVB-C2,ATSC-M/H,ISDB-S即將推出,敬請期待!
1.5 軟件附加功能支持
|
型號/ 功能 |
播放列表 |
次循環 |
錯誤注入 |
掃頻 |
流捕獲 |
遠程控制 |
載荷自定義 |
碼流分析及處理 |
PID過濾 |
|
DSG-1000 DSG-1000B |
Y |
Y |
Y |
Y |
Y |
Y |
Y |
Y |
Y |
1.6 設備出廠附件
|
項目 |
規格 |
說明 |
|
轉接頭 |
F（公）轉BNC（母）*1 F（母）轉BNC（公）*1 F轉AV * 1 |
|
|
|
|
|
二、 DSG-1000設備使用要求
2.1 設備連接要求
為保護設備和測試產品，請將設備和測試產品接地。
2.2 運行環境
溫度:0~45℃；濕度:0~85%
三、 安裝升級向?qū)?/span>
3.1 硬件安裝向?qū)?/b>
將PC機計算機進入睡眠狀態改為“從不”
警告：
請嚴格遵守使用手冊進行操作，任何由于不規范操作引發的信號源損壞，不在保修范圍內
幻燈片7
3.2 軟件安裝升級向?qū)?/b>
1)雙擊安裝軟件選擇安裝語言；點擊“下一步”
2) 選擇“全部“將自動安裝驅動程序及軟件；選擇“定制”，可自定義安裝驅動程序、軟件及安裝路徑；點擊“下一步”
3) 點擊“下一步”
4)等待安裝
5) 點擊“完成”
l 3.3 軟件操作向?qū)?/b>
l 3.3.1單路輸出操作向?qū)?/b>
l 1) 雙擊軟件“DTVplayer”快捷方式，進入操作界面
l 2) 在設置(Setting)/選項(Options)，選擇喜歡的語言類型
l 3) 設置每參數,選擇要播放的制式、頻率、電平、符號率和調制方式等
l 4) 加載所需要的碼流文件
l 5) 點擊播放按鈕
l 6) RF信號輸出
l 3.3.2雙路輸出操作向?qū)?/b>
l 1) 打開多個操作界面，即：雙擊軟件“DTVplayer”快捷方式打開一個操作界面，再雙擊一次軟件“DTVplayer”快捷方式打開另一個操作界面。
l 2) 分別在設置(Setting)--選項(Options),選擇喜歡的語言類型
l 3) 分別設置每個操作界面的參數,選擇要播放的制式、頻率、電平、符號率和調制方式等.
l 4) 分別加載碼流文件
l 5) 分別點擊對應操作界面的播放按鈕
l 6）雙路信號輸出
l 說明：雙路輸出，區分當前軟件具體控制OUT1與OUT2的方法：
l 軟件左上角顯示設備型號及電腦PCI-E插槽序號（PCI-E插槽序號對應主板上PCI-E的位置，請聯系PC廠家）
l 軟件“幫助—>授權激活”顯示控制模塊ID，對應模塊本身SN號碼
四.DSG-1000 DAB數字廣播DTVPlayer軟件使用說明
4.1軟件界面展示及簡要使用說明

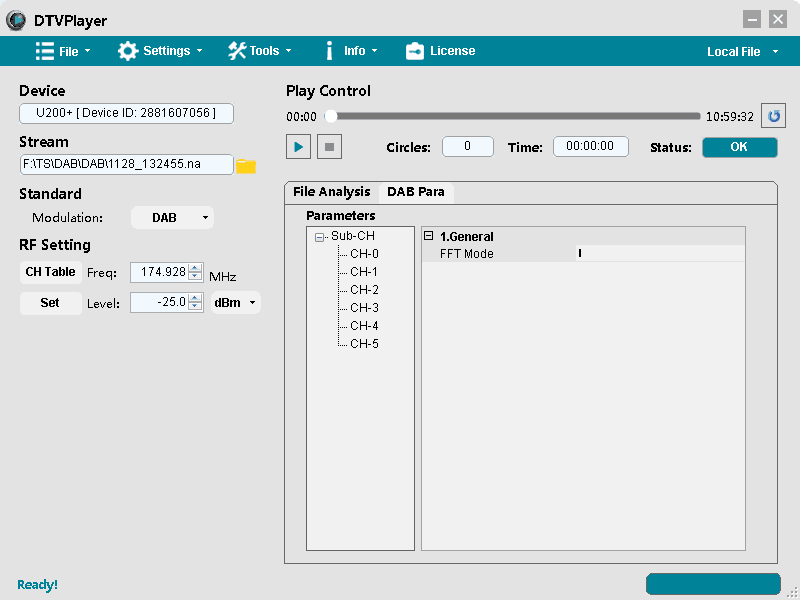

DSG-1000 DAB低頻軟件展示界面

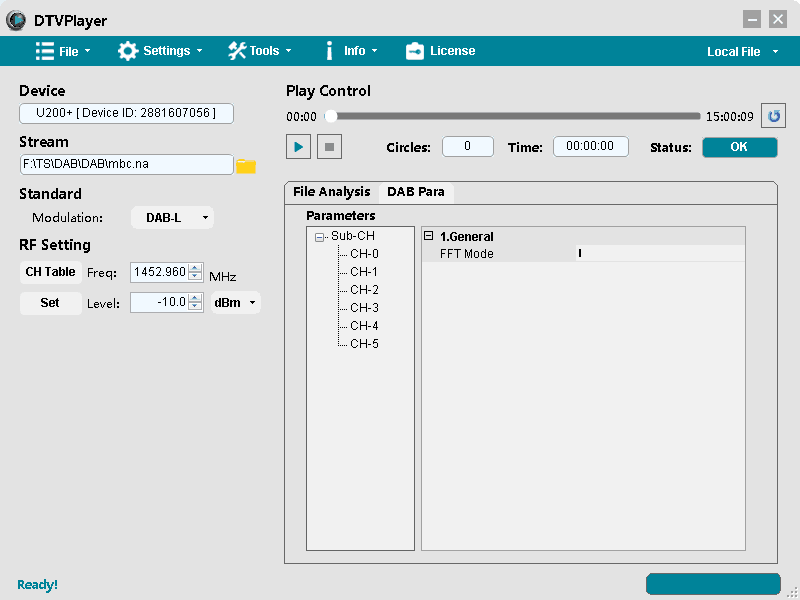

DSG-1000 DAB-L高頻軟件展示界面

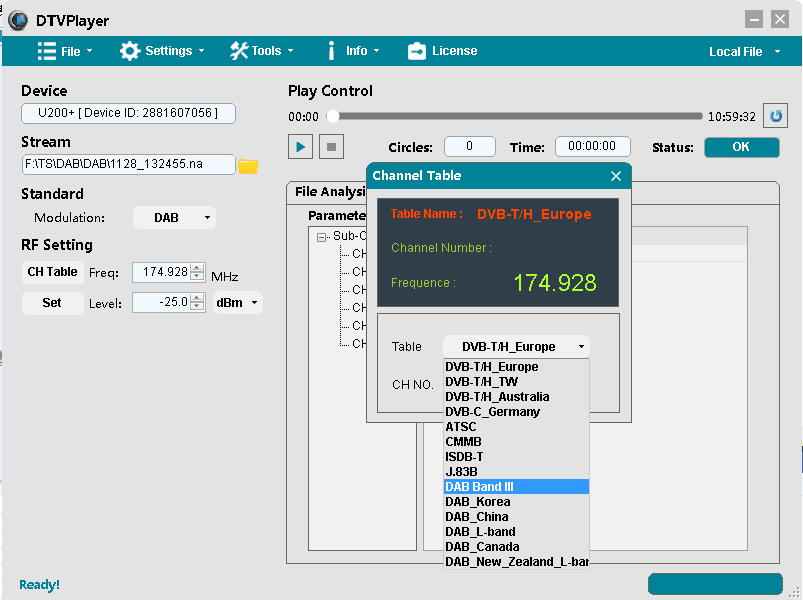

DSG-1000 DAB頻道表
|
主要參數 |
參數簡介 |
|
FFT Mode |
I,II,III,IV |
|
Input Stream |
NI,NA,ETI |
|
Stream Analyze |
所有DAB參數 |
|
Frequency |
DAB Mode：40~872MHz DAB-L Mode: 950~2150MH |
|
Frequency Step |
0.001MHz |
說明：
1.支持所有DAB,DAB+,T-DMB格式碼流。
2.選擇碼流后，自動解析碼流自身攜帶的所有參數。
3.FFT模式可修改，模式III碼流格式特殊，只在碼流自身為模式III的碼流時顯示。
4.頻道表功能中，攜帶六種通用DAB頻道表，方便使用。
5.使用L-Band頻段測試時，請?jiān)谥剖较吕斜碇羞x擇"DAB-L"模式。
DAB/DAB+/T-DMB 功能特點
l 使用DAB/DAB+/T-DMB功能時，需要在軟件中的“制式選擇”下拉菜單中，選擇“DAB”或者“DAB-L”。
l 其中“DAB”的頻率范圍為40~872MHz，可覆蓋Band III等低頻段的DAB頻道；“DAB-L”的頻率范圍為950~2150MHz，可覆蓋L-Band等高頻段的DAB頻道。
l 可設置的頻率步進為0.001MHz。
l 可支持所有DAB,DAB+,T-DMB格式碼流，包括：NI，NA，ETI。
l 加載碼流后，可自動解析碼流自身攜帶的所有參數。
l FFT模式可手動設置，模式III碼流格式特殊，只在碼流自身為模式III的碼流時顯示。
l 頻道表功能中，攜帶六種通用DAB頻道表，方便使用。
4.2 其他功能及輔助工具說明

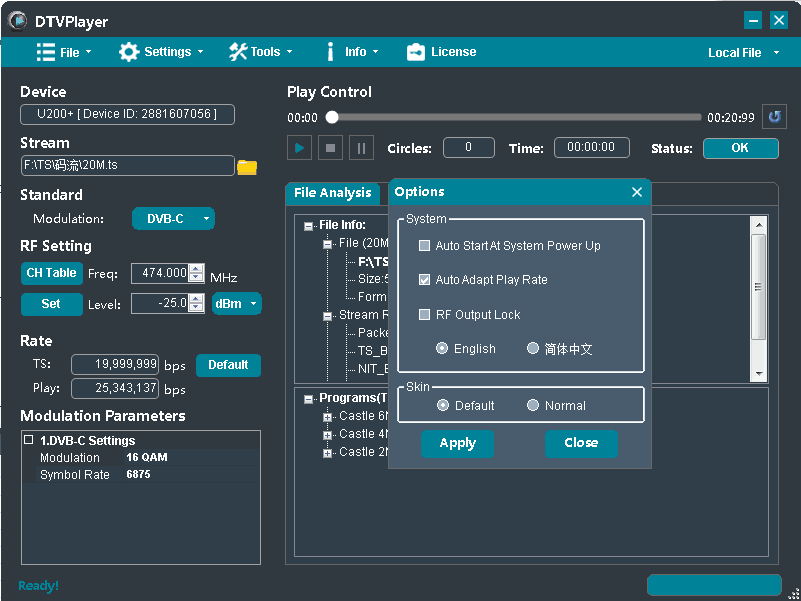

4.2.1 DSG-1000語言及皮膚
說明：軟件支持中、英文語言及兩種皮膚的切換。

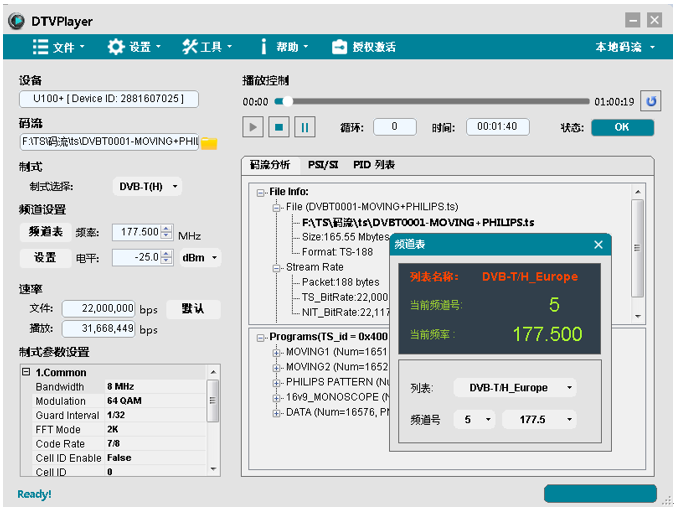

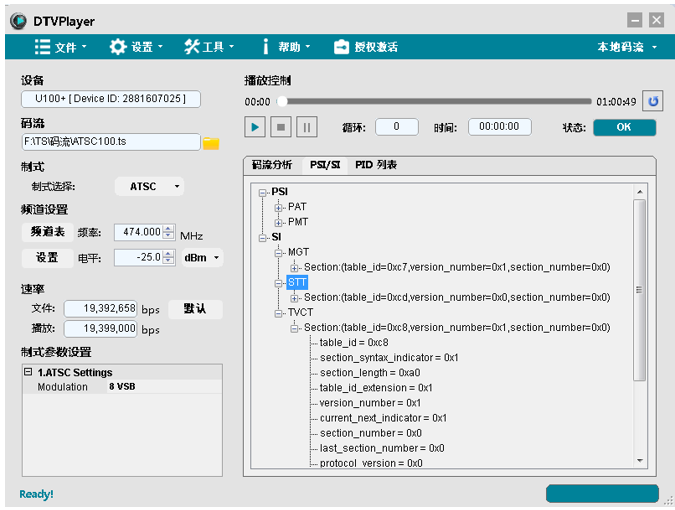

4.2.2 碼流分析
說明：
l 軟件支持碼流分析功能，碼流分析頁面可顯示文件信息、碼流格式信息、碼率信息、節目信息等。
l 軟件支持碼流PSI/SI表分析功能，PSI/SI頁面可顯示PSI及SI信息。
l 軟件支持碼流PID分析及PID過濾功能，PID列表頁面可顯示PID信息。若不勾選某個PID，則碼流在播放時自動過濾此PID的數據包。

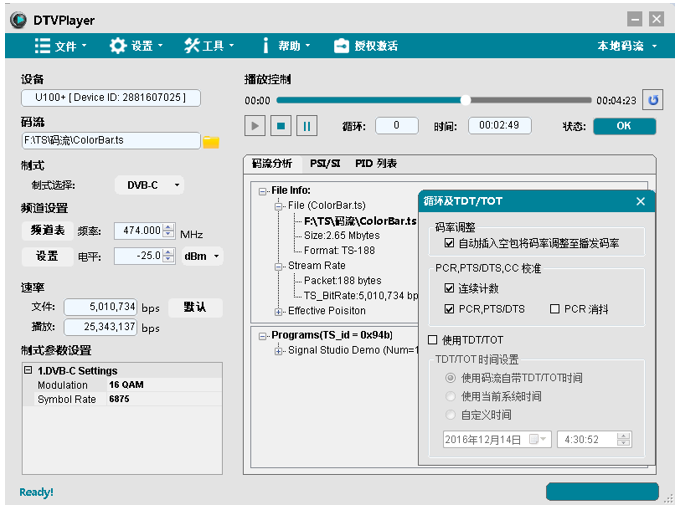

4.2.3 循環自適應，TDT/TOT及碼率調整
l 說明:
l 自動插入空包將碼率調整至播發碼流：若文件碼率小于播放碼率時，軟件自動插入空包進行碼率適配。
l 連續計數：若碼流存在連續計數錯誤，軟件將自動修正連續計數值。
l PCR，PTS/DTS：對原碼流的PCR值進行修正，以消除由于自動插空包帶來的PCR抖動，并在碼流循環時保證PCR,PTS/DTS的連續性。
l PCR消抖：PCR增強處理選項，可強行修正PCR抖動。若碼流自身存在包同步丟失、包數據不完整等嚴重錯誤的情況下，不建議使用此功能。
l TDT/TOT：可設置碼流中的TDT/TOT時間信息。
l OTA碼流及其他無碼率信息的特殊碼流，軟件將自動取消勾選連續計數及PCR等選項，以確保播發的數據跟原始碼流數據相同。
l
幻燈片16

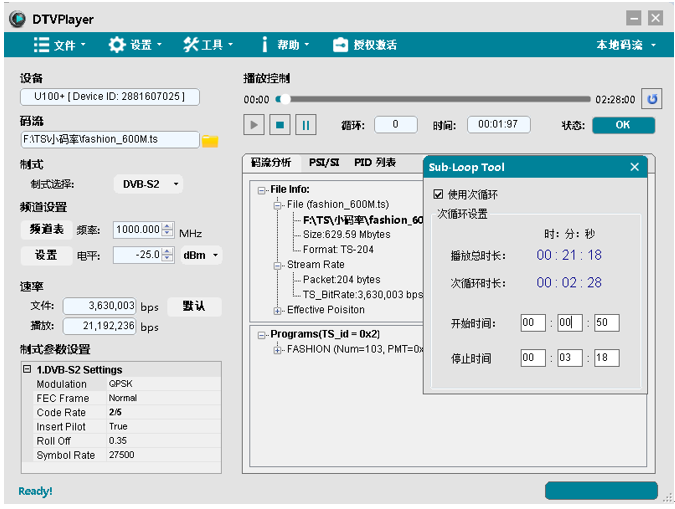

4.2.4 次循環
說明: DSG-1000可根據播放時間截取碼流進行播放。

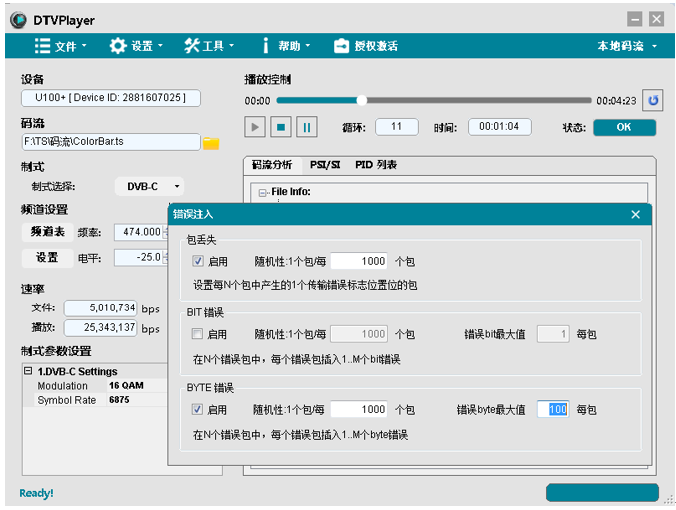

4.2.5 錯誤注入
l 說明:
l 包丟失：只修改包頭中的傳輸錯誤標志位，并不做包刪除。
l BIT錯誤：根據設置，在包中加入錯誤BIT。
l BYTE錯誤：根據設置，在包中加入錯誤BYTE。
l 4.2.5 DSG-1000 射頻相關工具

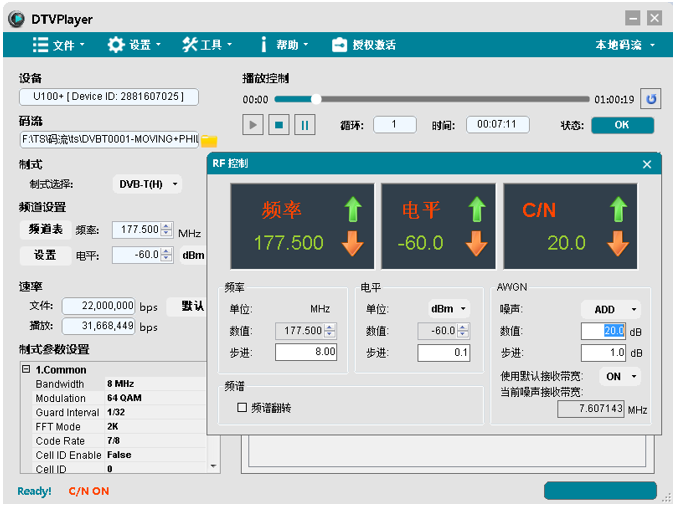

l 射頻控制，可設置頻率、電平、AWGN、頻譜翻轉等內容。
l 頻道表：錄入了部分常用制式及地區的頻道表。

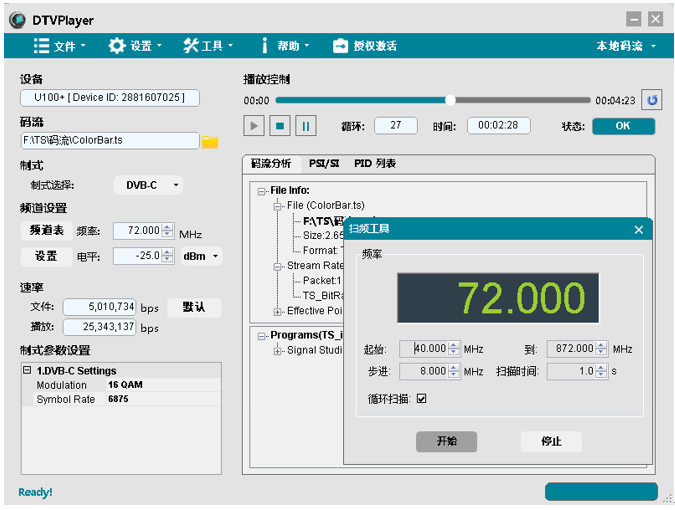

l DSG-1000掃頻工具：可設置頻率自動變更步進及時間，此功能可配合自動化測試使用。

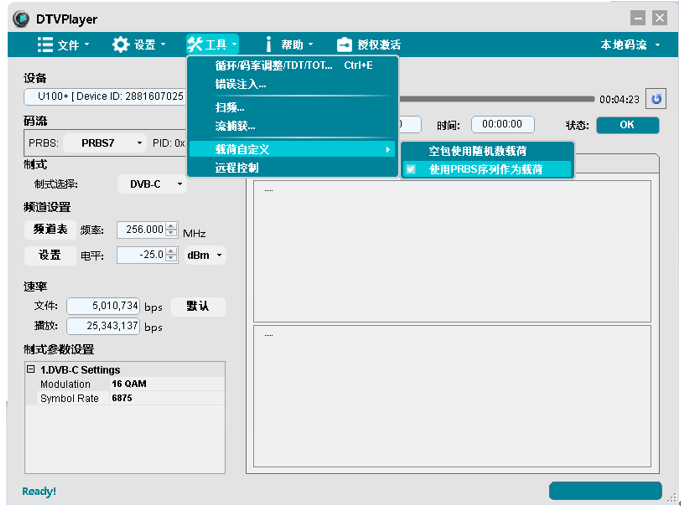

4.2.6 自定義載荷工具
l 說明：
l 空包使用隨機數載荷：將碼流數據中的空包載荷用隨機數替代后進行播放。
l 使用PRBS序列作為載荷：使用PRBS序列作為載荷，并加入自定義PID，形成TS包進行播發，PRBS序列規則可選擇。

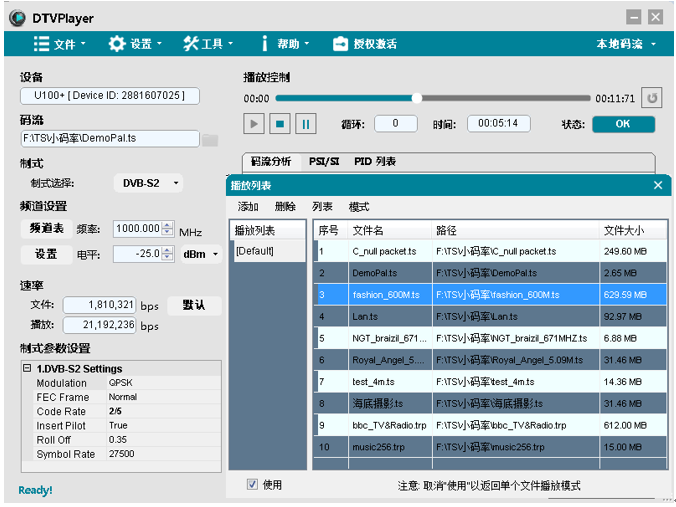

4.2.7 DSG-1000 播放列表
說明：播放列表功能在關閉時，需要取消左下角的“使用”復選框。

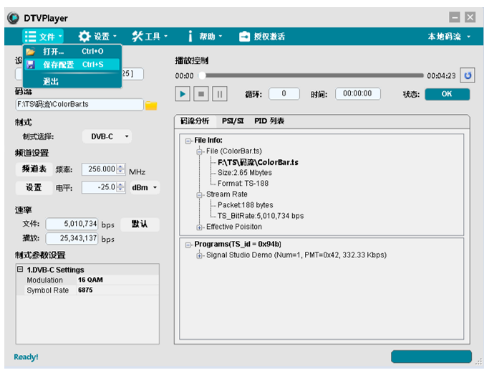

4.2.8 配置文件
l 說明：
l 軟件可手動加載和保存配置文件。
l 配置文件以XML格式保存，內容舉例如下，包含所有用戶設置的配置信息：

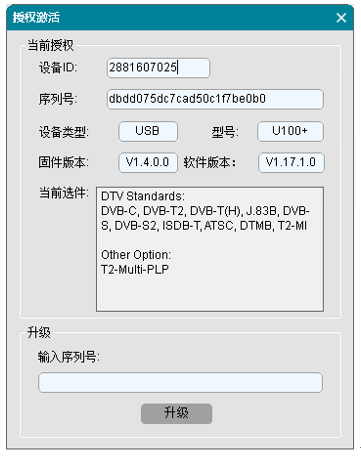

4.2.9 授權激活
l 說明：
l 若需增加選件，請聯系廠商并獲取授權序列號。
l 輸入序列號后完成升級，并重新啟動軟件。

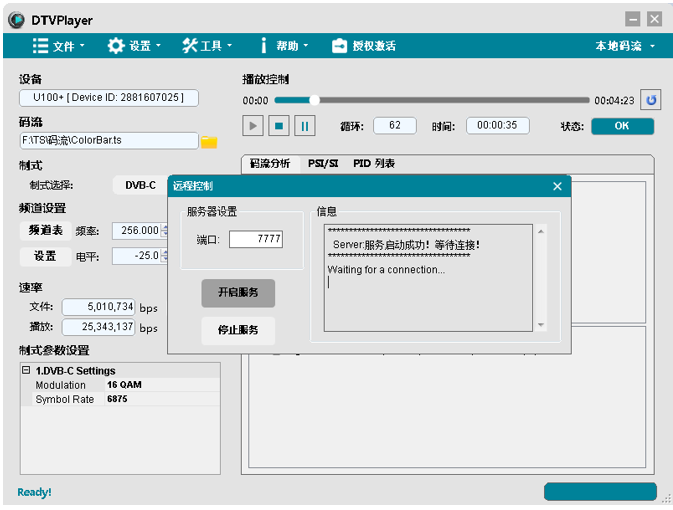

l 4.2.10 DSG-1000 遠程控制
l 軟件提供遠程控制模式，可配合自動化測試使用。只需設置端口號，并啟動Socket遠程服務即可。

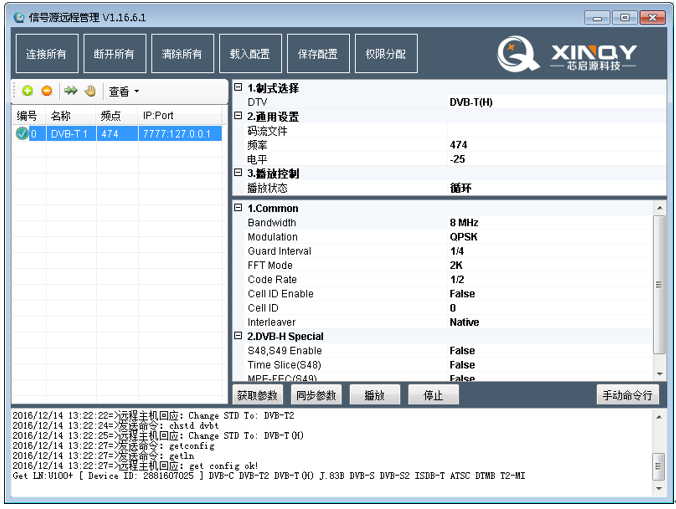

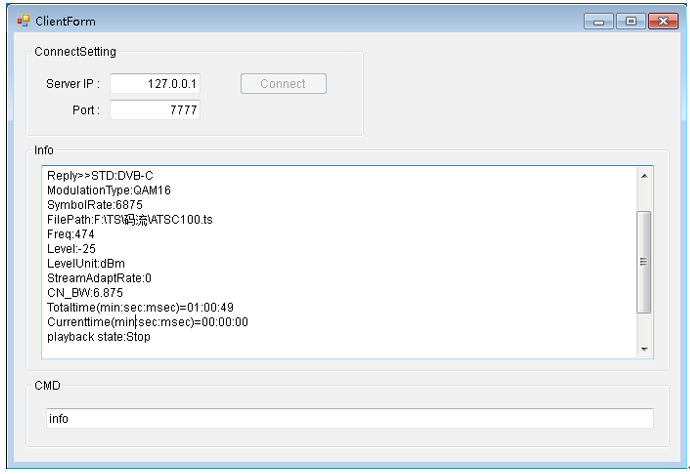

l 下圖為原廠提供遠程客戶端測試Demo，若有需要可向原廠申請獲取此Demo的源代碼及控制命令表。
