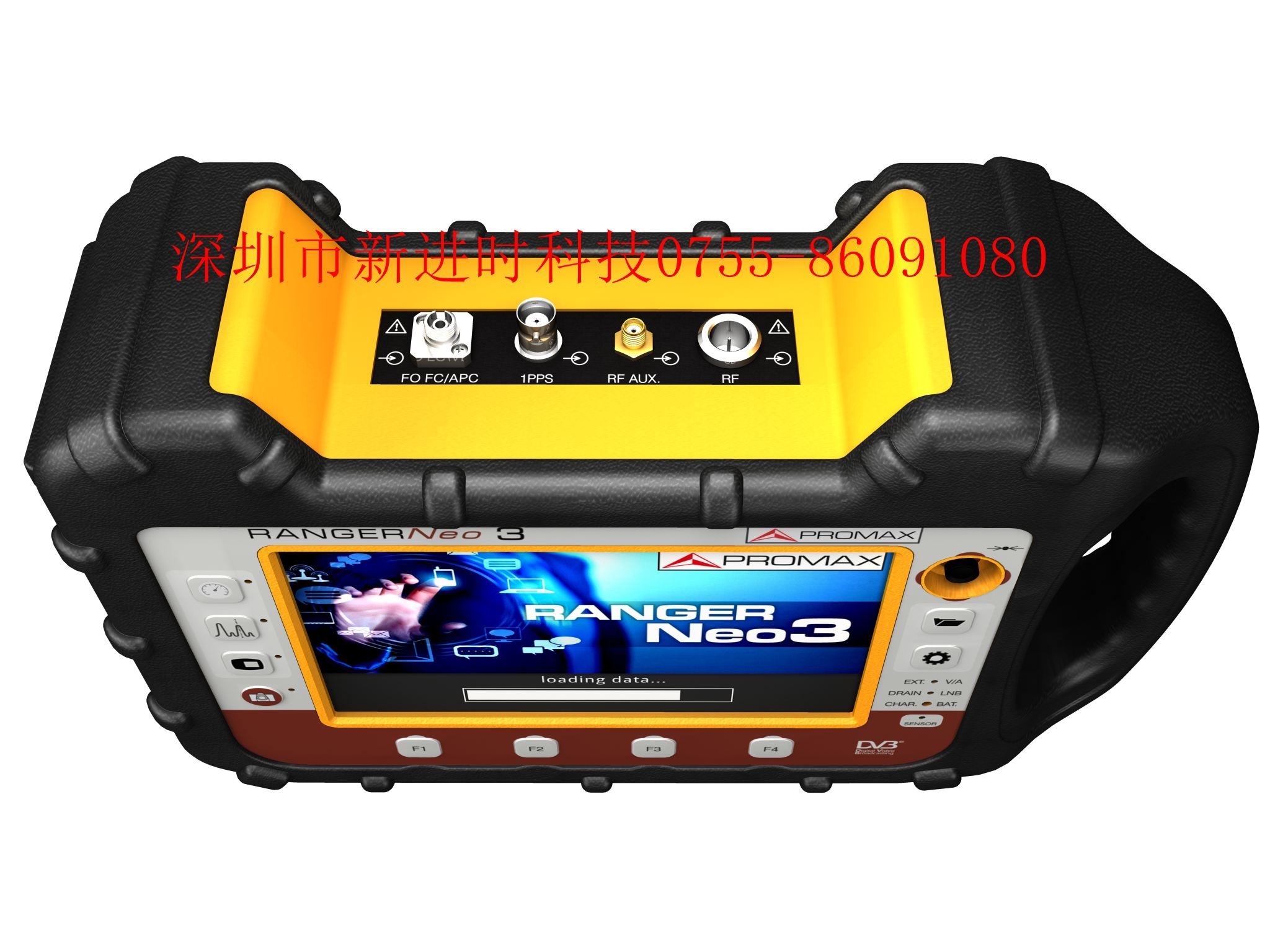

PROMAX（寶馬）西班牙PROMAX電視信號場強儀RANGERNeo3
RANGERNeo 3場強儀應用領域
1.環境電磁輻射監測：環保系統輻射管理部門、安監系統職業衛生監督管理部門、疾病控制中心；
2.移動通訊、廣播電視等單位電磁輻射監測：信號傳輸基站；
3.工作場所的電磁場安全監測：冶金、船舶制造、交通、電力、輸變電系統、環境評價機構、職業衛生評價機構；
4.無線電管理部門；
5.國防電子設備的電磁場安全監測；
6.機場雷達電磁環境的安全監測；
7.EMC電磁兼容測試領域；
8.相關院所及院校的EMF電磁輻射研究
ranger場強儀功能特點
西班牙PROMAX電視信號場強儀RANGERNeo3采用H.265 HEVC DVB-T2高清格式的全新數字地面電視提供了可拓展帶寬的靈活性，分辨率可高達1080 p。RANGERNeo 3全新電視信號分析場強儀，提供HEVC信號解調并兼容全新標準T2-MI廣播信號。觸控面板和傳統鍵盤的混合操作將帶給您帶來全新的體驗。
西班牙PROMAX電視信號場強儀RANGERNeo3在電視信號測量領域代表著新的演變，它足以改變?nèi)藗冊跍y量領域的理解，它最突出的是功能超級強大，衛星對星，地面開路，有線電視信號，移動電視和有線電視頻道,WIFI等相關測試都能完成，它支持電視制式 PAL、NTSC、SECAM 支持電視音頻 M、N、B、G、I、D、K、L 它體積小，重量非常輕便于攜帶。
西班牙PROMAX電視信號測試儀RANGERNeo3滿足陸地上、衛星、有線所有從數字到模擬信號的測量，支持模擬信號的同時也支持數字信號，當按下自動跟蹤按鈕，它會自動完成信號鎖定和測量，首先自動識別是否是模擬信號還是數字信號，如果檢測到是模擬的，它將自動切換到標準檔，反之將會切換到數字檔，它將分析各鐘調制類型包括QAM、QPSK、COFDM，以及其它相關參數。
場強儀技術特點
該款數字電視衛星場強儀還能夠測量 DVB-S, DVB-S2,DVB-S2 Multistream,DSS,ACM/VCM,DVB-C,DVB-C2,DVB-T2lite,TS, DVB-T2-MI(Gateway to Modulator),DAB,DAB+等信號。所有不同的 EFC 都可以測。包括 DVB-S2 的 1/4,1/3,2/5,1/2,3/5,2/3,3/4,4/5,5/6,8/9,9/10、QPSK信號的 3/5,2/3,3/4,5/6,8/9,9/10 及 8 PSK 信號。如果你還要處理模擬信號,會讓你在黑暗中一覽無余。它能測量信號水平、C/N、音視頻比、FM 的偏離和解調(最后兩者是用于典型的地面開路電視信號的)在頻譜模式下四個箭頭鍵用于設定頻率范圍和頻譜線水平(上下移動頻譜顯示)。也用在菜單中選擇不同的項目和選項。調諧旋鈕在頻譜模式下用于在菜單中移動加亮選項或者變更轉發器/頻道。在前面板上有三個顯示狀態的 LED ，還有一個光線感應器。LED 顯示屏幕上有圖像顯示、外接裝置 (LNB) 已在供電，而且電池正在充電。感應器會調整屏幕的亮度和對比度，并使電池電力消耗最省。電池大約能持續工作 4.5 小時之久。但是要充滿 80% 的電能只需 3 小時。F 接頭位于側面最上方。隨包附有連接適配器(F 對 BNC 和 F 對 DIN)。在背面是歐插接口，能用來向外部的監視器傳輸 LCD 上的聲音和圖像，也可以接入音視頻.
PROMAX場強儀T2-MI PACKET ANALYSIS
場強儀WbLNB COMPATIBEL
西班牙PROMAX電視信號測試儀RANGERNeo3技術指標
|
場強儀RANGERNeo 3 |
|
|
操作模式： |
混合操作：7"觸摸屏+傳統鍵盤 |
|
數字標準： |
DVB-T, DVB-T2, DVB-T2 lite, DVB-T2-MI (Gateway to Modulator), TS |
|
DVB-C, DVB-C2 |
|
|
DVB-S, DVB-S2, DVB-S2 Multistream, DSS, ACM / VCM |
|
|
DAB, DAB+ |
|
|
音頻解碼： |
MPEG-1, MPEG-2, HE-AAC,杜比數字技術,杜比數字+ |
|
視頻解碼： |
MPEG-2,MPEG-4/H2.64,HEVC/2.65 |
|
輸入與輸出： |
射頻輸入:阻抗75 Ω， |
|
ASI-TS輸入與輸出，帶 BNC 和 F 適配器 |
|
|
IPTV測量輸入和解碼，UDP/RTP,RJ45以太網10/100/1000Mbps |
|
|
HDMI輸出 |
|
|
遠程控制IP輸入 |
|
|
視頻/音頻輸入與輸出 |
|
|
用于CA模塊的通用接口插槽 |
|
|
2個USB接口，用于數據傳輸和GPS模塊 |
|
|
功能：
|
畫中畫與頻譜 |
|
所有DVB標準的星座圖 |
|
|
LTE濾波器 |
|
|
動態回波分析 |
|
|
StealthID（調整參數的即時識別） |
|
|
DVB-S2 多個碼流 |
|
|
PSL |
|
|
峰值保持 |
|
|
超快速光譜分析儀（90毫秒掃描時間） |
|
|
FM RDS無線電測量和解碼 |
|
|
場強儀功能： |
信號監測 |
|
場強強度 |
|
|
任務管理 |
|
|
H.265檢測、測量和解碼 |
|
|
測量報告包含屏幕截圖和數據記錄 |
|
|
WIFI 2.4GHz |
|
|
LTE 1.8GHz |
|
|
OTT |
|
|
服務記錄 |
|
|
DVB-S2multistream |
|
|
信號監測追蹤 |
|
|
場強度測量 |
|
|
計劃表 |
|
|
碼流記錄 |
|
|
碼流分析 |
|
|
分辨率帶寬：2，10，20，40，100，200kHz,1MHz |
|
|
網絡服務器 |
|
|
MER載體 |
|
|
IPTV多點傳送 |
|
|
帶肩 |
|
|
網絡延時 |
|
|
GPS覆蓋范圍分析 |
|
|
SNG&VSAT警標 |
|
|
調制方式-頻率范圍 |
數字電視:5-1000MHz 衛星：250-2350MHz |
|
DVB-T COFDM |
35~115dBμV,CBER,VBER,MER,C/N,Link margin |
|
DVB-T2 Base and lite COFDM |
35~115dBμV,CBER,LBER,MER,C/N,Link margin,BCH ESR,LDP iterations,wrong packets |
|
DVB-C QAM |
45~115dBμV,BER,MER,C/N and Link margin |
|
DVB-C2 COFDM |
45~115dBμV,CBER,MER,C/N,LBER,BCH ESR,LDP iterations and wrong packets |
|
PAL,SECAM and NTSC 模擬TV |
M,N,B,G,I,D,K and L |
|
FM 收音 |
Level measurement |
|
DVB-S QPSK |
35~115dBμV,CBER,MER,C/N,Link margin |
|
DVB-S2,QPSK,8PSK,16APSK,32APSK |
35~115dBμV,CBER,LBER,MER,C/N,Link margin,BCH ESR,LDP iterations,wrong packets |
|
DSS QPSK |
35~115dBμV,CBER,VBER,MER,C/N and Noise margin |
|
場強儀頻譜分析-頻率范圍 |
數字電視:5-1000MHz 衛星：250-2500MHz |
|
場強儀測量范圍 |
10~130dBμV |
|
Full/500/200/100/50/20/10MHz |
|
|
選件：OP-003-PS |
OPM & OPT to RF conv &WIFI 5GHz <E2.6GHz |
|
OP-003-WL |
WIFI 5 GHz & LTE 2.6 GHz |
|
碼流分析 |
實時傳輸流文件及碼流文件以表格形式顯示,比特率分析和 TR 101290報警監控 |
|
內部存儲 |
帶寬可升級到7GHz,屏幕截圖，傳送碼流記錄 |
|
光纖測量選件： |
內置光纖射頻轉換器 |
|
內置光纖功率計 |
|
|
TS-ASI 輸入與輸出： |
多路傳送或IGMP v2傳輸方式 |
|
IPTV輸出： |
以太網100/1000 Mbps |
|
RJ45連接頭 |
|
|
UDP 或 RTP/UDP協議 |
|
|
多路傳送或IGMP v2傳輸方式 |
|
|
有效負載：數據包從1到7 MPEG-2 |
|
|
場強儀PC連接(通過以太網接口)
|
NetUpdate 4(免費軟件） |
|
免費和自動固件升級 |
|
|
遠程控制(網絡服務器) |
|
|
數據記錄儀下載數據 |
|
|
自定義頻道表 |
|
|
測量報告和截圖 |
|
|
DiSEqC發生器：依據DiSEqC 1.2標準 |
|
|
SATCR/SCD (EN50494) DCSS/SCD2 (EN50607） |
|
|
電池使用時間長達4小時以上 |
|
場強儀2.4 GHz WIFI分析
場強儀網絡延時范圍
場強儀傳送碼流分析
場強儀快速精確的頻譜分析
場強儀各種測試功能
場強儀碼流錄制存儲
|
|
西班牙PROMAX電視信號數字電視場強儀RANGERNeo3更多詳細產品技術參數請訪問teaghax.cn |
|
PROMAX場強儀RANGERNeo 3 |
|
|
操作模式： |
混合操作：7"觸摸屏+傳統鍵盤 |
|
數字電視場強儀數字標準： |
DVB-T, DVB-T2, DVB-T2 lite, DVB-T2-MI (Gateway to Modulator), TS |
|
DVB-C, DVB-C2 |
|
|
DVB-S, DVB-S2, DVB-S2 Multistream, DSS, ACM / VCM |
|
|
DAB, DAB+ |
|
|
音頻解碼： |
MPEG-1, MPEG-2, HE-AAC,杜比數字技術,杜比數字+ |
|
視頻解碼： |
MPEG-2,MPEG-4/H2.64,HEVC/2.65 |
|
輸入與輸出： |
射頻輸入:阻抗75 Ω， |
|
ASI-TS輸入與輸出，帶?BNC?和?F?適配器 |
|
|
IPTV測量輸入和解碼，UDP/RTP,RJ45以太網10/100/1000Mbps |
|
|
HDMI輸出 |
|
|
遠程控制IP輸入 |
|
|
視頻/音頻輸入與輸出 |
|
|
用于CA模塊的通用接口插槽 |
|
|
2個USB接口，用于數據傳輸和GPS模塊 |
|
|
場強儀功能： ? ? ? ? ? ? ? ? ? |
畫中畫與頻譜 |
|
所有DVB標準的星座圖 |
|
|
LTE濾波器 |
|
|
動態回波分析 |
|
|
StealthID（調整參數的即時識別） |
|
|
DVB-S2 多個碼流 |
|
|
PSL |
|
|
峰值保持 |
|
|
超快速光譜分析儀（90毫秒掃描時間） |
|
|
FM RDS無線電測量和解碼 |
|
|
功能： |
信號監測 |
|
場強強度 |
|
|
任務管理 |
|
|
H.265檢測、測量和解碼 |
|
|
測量報告包含屏幕截圖和數據記錄 |
|
|
WIFI 2.4GHz |
|
|
LTE 1.8GHz |
|
|
OTT |
|
|
服務記錄 |
|
|
DVB-S2multistream |
|
|
信號監測追蹤 |
|
|
場強度測量 |
|
|
計劃表 |
|
|
碼流記錄 |
|
|
碼流分析 |
|
|
分辨率帶寬：2，10，20，40，100，200kHz,1MHz |
|
|
網絡服務器 |
|
|
MER載體 |
|
|
IPTV多點傳送 |
|
|
帶肩 |
|
|
網絡延時 |
|
|
GPS覆蓋范圍分析 |
|
|
SNG&VSAT警標 |
|
|
調制方式-頻率范圍 |
數字電視:5-1000MHz ????????衛星：250-2350MHz |
|
DVB-T COFDM |
35~115dBμV,CBER,VBER,MER,C/N,Link margin |
|
DVB-T2 Base and lite COFDM |
35~115dBμV,CBER,LBER,MER,C/N,Link margin,BCH ESR,LDP iterations,wrong packets |
|
DVB-C QAM |
45~115dBμV,BER,MER,C/N and Link margin |
|
DVB-C2 COFDM |
45~115dBμV,CBER,MER,C/N,LBER,BCH ESR,LDP iterations and wrong packets |
|
PAL,SECAM and NTSC?模擬TV |
M,N,B,G,I,D,K and L |
|
FM?收音 |
Level measurement |
|
DVB-S QPSK |
35~115dBμV,CBER,MER,C/N,Link margin |
|
DVB-S2,QPSK,8PSK,16APSK,32APSK |
35~115dBμV,CBER,LBER,MER,C/N,Link margin,BCH ESR,LDP iterations,wrong packets |
|
DSS QPSK |
35~115dBμV,CBER,VBER,MER,C/N and Noise margin |
|
頻譜分析-頻率范圍 |
數字電視:5-1000MHz ????????衛星：250-2500MHz |
|
測量范圍 |
10~130dBμV |
|
Full/500/200/100/50/20/10MHz |
|
|
選件：OP-003-PS |
OPM & OPT to RF conv &WIFI 5GHz |
|
OP-003-WL |
WIFI 5 GHz & LTE 2.6 GHz |
|
碼流分析 |
實時傳輸流文件及碼流文件以表格形式顯示,比特率分析和 TR 101290報警監控 |
|
內部存儲 |
帶寬可升級到7GHz,屏幕截圖，傳送碼流記錄 |
|
光纖測量選件： |
內置光纖射頻轉換器 |
|
內置光纖功率計 |
|
|
TS-ASI?輸入與輸出： |
多路傳送或IGMP v2傳輸方式 |
|
IPTV輸出： |
以太網100/1000 Mbps |
|
RJ45連接頭 |
|
|
UDP?或?RTP/UDP協議 |
|
|
多路傳送或IGMP v2傳輸方式 |
|
|
有效負載：數據包從1到7 MPEG-2 |
|
|
PC連接(通過以太網接口) ? |
NetUpdate 4(免費軟件） |
|
免費和自動固件升級 |
|
|
遠程控制(網絡服務器) |
|
|
數據記錄儀下載數據 |
|
|
自定義頻道表 |
|
|
測量報告和截圖 |
|
|
DiSEqC發生器：依據DiSEqC 1.2標準 |
|
|
?SATCR/SCD (EN50494) DCSS/SCD2 (EN50607） |
|
|
電池使用時間長達4小時以上 |
|
