*說明：

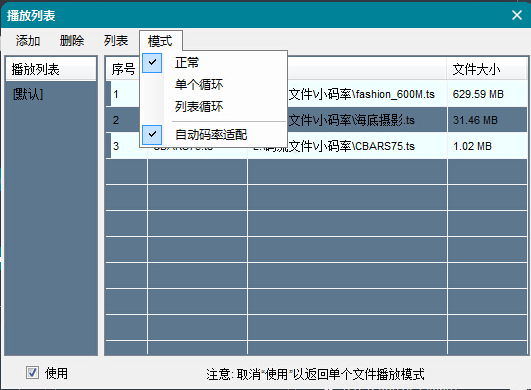

播放列表

1)雙擊播放列表里的文件即從該文件開始依次播放
2)支持增加文件/文件夾、刪除操作
3)可以新建、保存、載入播放列表
4)設置播放模式：正常、單個循環、列表循環
5)在使用正常、列表循環模式時，如選擇“自助碼率適配”，軟件會根據當前播放文件的碼率自動適配適合的配置參數（調制方式、符號率等）

點擊右側          圖標，選擇本地或其他聯機存儲設備上的碼流文件

4.3 設置顯示

注意:

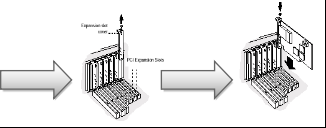

PCI-E插槽序號排序請參考電腦主板說明書或向主板供應商索取

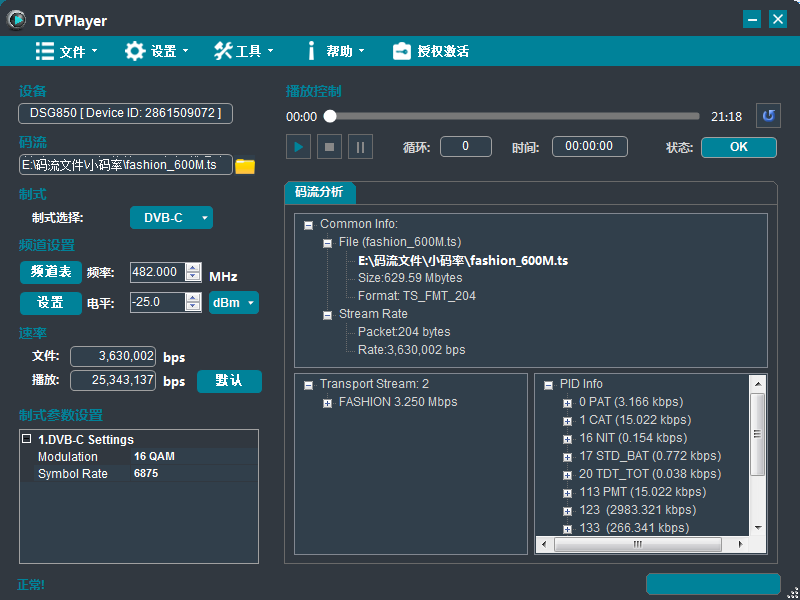

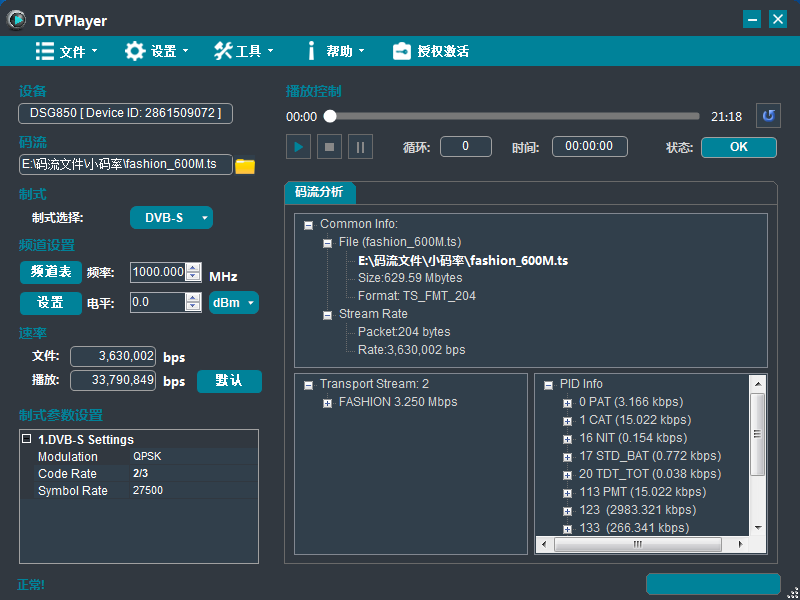

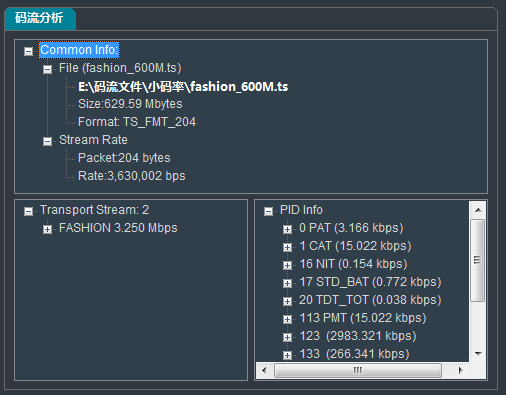

加載碼流后（參考4.2 加載碼流），軟件自動分析碼流數據信息（視頻、音頻及對應PID等

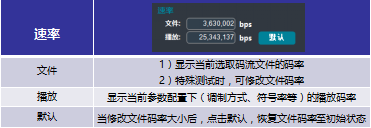

4.5 速率顯示/設置

注意:

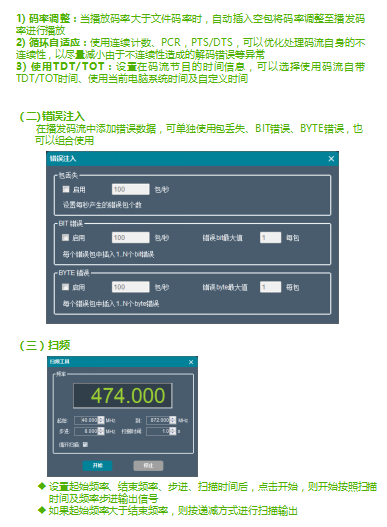

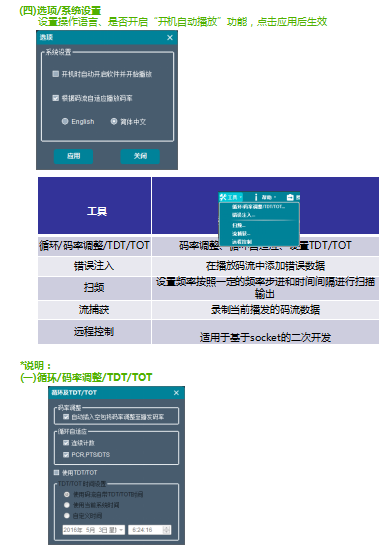

修改文件碼率的特殊測試時，需去掉勾選“自動插空包..”（工具—>循環/碼率調整/TDT/TOT

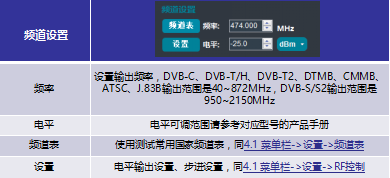

4.6 頻道/電平設置

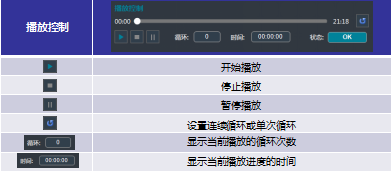

4.7 播放控制

開始、暫停、停止播放，播放進度顯示及控制（鼠標拖動進度條），設置循環模式。

4.8 制式

4.9 工作狀態

顯示當前軟件的運行狀態及相關狀態的信息提示，如OK、Warining、Error等

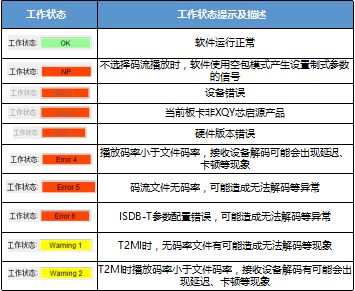

*運行狀態及提示說明:

5 制式參數使用說明

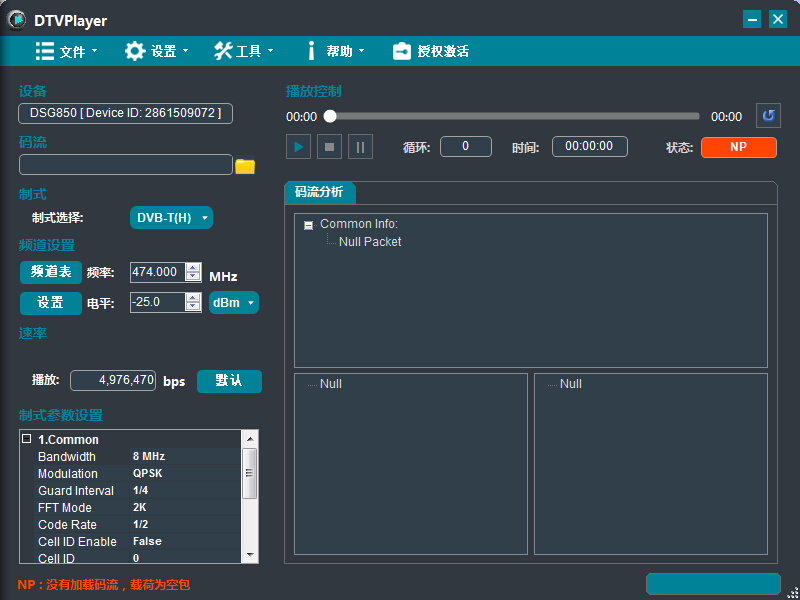

5.2 DVB-T/H

1.制式選擇，選擇DVB-T/H
2.載入測試碼流
3.參數配置

*說明:
1.不加碼流進行播放，是依空包形式輸出所參數配置的信號。
2.載入碼流后，軟件會根據碼流碼率大小自動適配一組參數。
3. 為了避免接收設備解碼時出現馬賽克、卡頓等異常，一般要求文件碼率小于播放碼率（可通過更改參數配置調整播放碼率大?。?

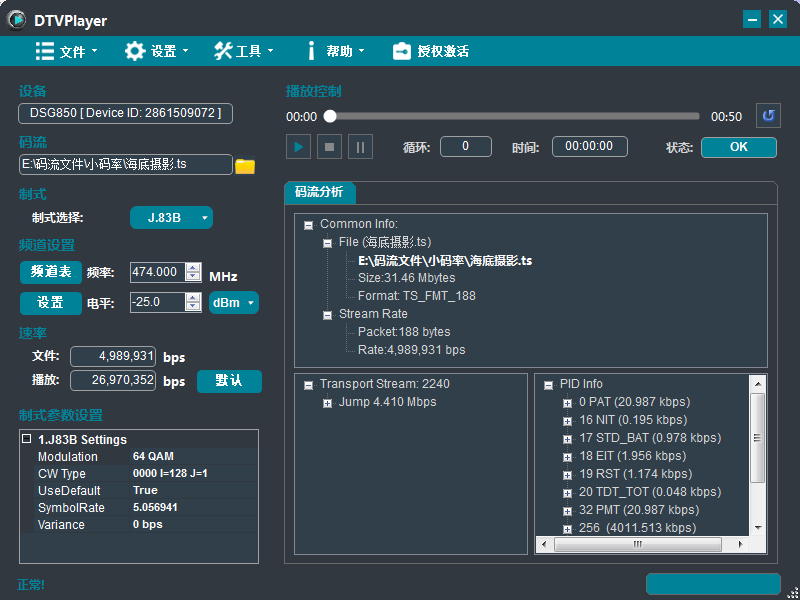

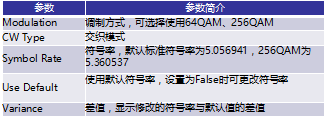

1.制式選擇，選擇J.83B
2.載入測試碼流
3.參數配置

*說明:
1.不加碼流進行播放，是依空包形式輸出所參數配置的信號。
2.載入碼流后，軟件會根據碼流碼率大小自動適配一組參數。
3. 為了避免接收設備解碼時出現馬賽克、卡頓等異常，一般要求文件碼率小于播放碼率（可通過更改參數配置調整播放碼率大小）。

*說明:
1.不加碼流進行播放，是依空包形式輸出所參數配置的信號。
2.載入碼流后，軟件會根據碼流碼率大小自動適配一組參數。
3. 為了避免接收設備解碼時出現馬賽克、卡頓等異常，一般要求文件碼率小于播放碼率（可通過更改參數配置調整播放碼率大?。?。

*說明:
1.不加碼流進行播放，是依空包形式輸出所參數配置的信號。
2.載入碼流后，軟件會根據碼流碼率大小自動適配一組參數。
3. 為了避免接收設備解碼時出現馬賽克、卡頓等異常，一般要求文件碼率小于播放碼率（可通過更改參數配置調整播放碼率大?。?

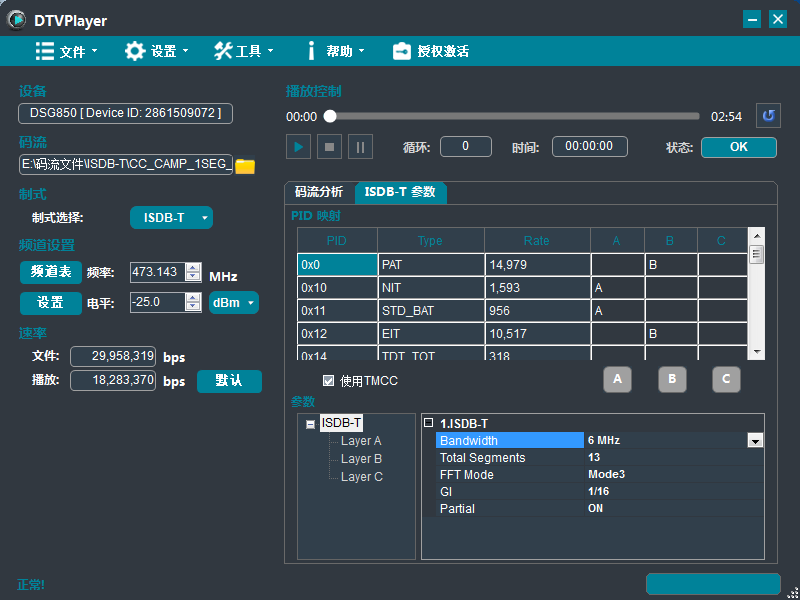

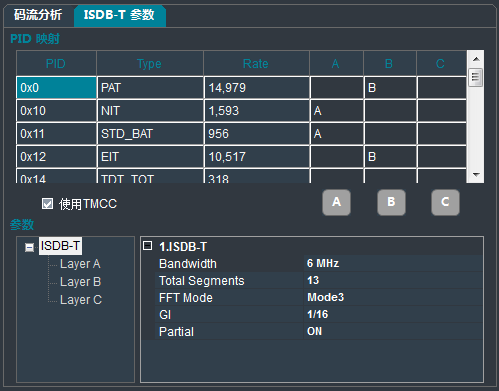

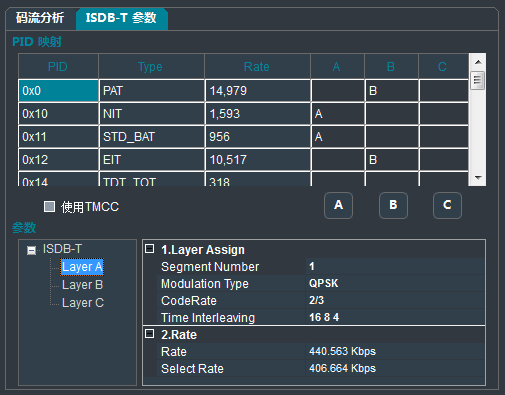

5.6 ISDB-T

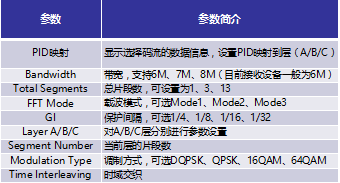

播放普通MPEG-2碼流時，可進行參數設置:

*說明:
1.載入碼流后，軟件會根據碼流碼率大小自動適配一組參數。
2.為了避免接收設備解碼時出現馬賽克、卡頓等異常，一般要求文件碼率小于播放碼率（可通過更改參數配置調整播放碼率大?。?。
3.每層映射PID的總速率應小于等于該層的參數配置的播放碼率。
4. 輸出頻率范圍40MHz~872MHz

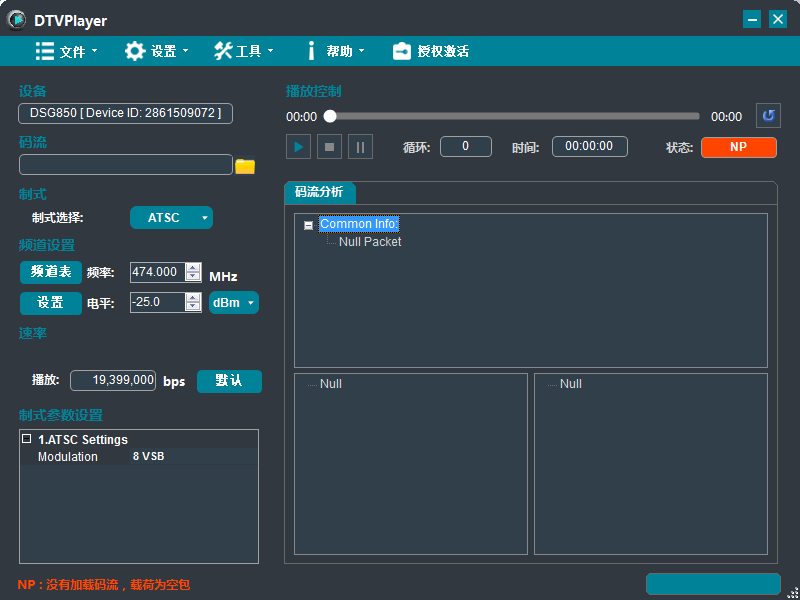

1.制式選擇，選擇ATSC
2.載入測試碼流
3.參數配置

*說明:
1.不加碼流進行播放，是依空包形式輸出所參數配置的信號。
2.載入碼流后，軟件會根據碼流碼率大小自動適配一組參數。
3. 為了避免接收設備解碼時出現馬賽克、卡頓等異常，一般要求文件碼率小于播放碼率（可通過更改參數配置調整播放碼率大?。?。
4. 輸出頻率范圍40MHz~872MHz

*說明:
1.不加碼流進行播放，是依空包形式輸出所參數配置的信號。
2.載入碼流后，軟件會根據碼流碼率大小自動適配一組參數。
3. 為了避免接收設備解碼時出現馬賽克、卡頓等異常，一般要求文件碼率小于播放碼率（可通過更改參數配置調整播放碼率大?。?

1.制式選擇，選擇CMMB
2.載入測試碼流
CMMB只支持播放PMS和MFS兩種類型的碼流文件
3.參數配置，點擊“參數配置”彈出參數配置對話框
CMMB碼流包含參數配置，除帶寬外其它參數不可更改

2.參數配置，點擊“參數配置”彈出參數配置對話框

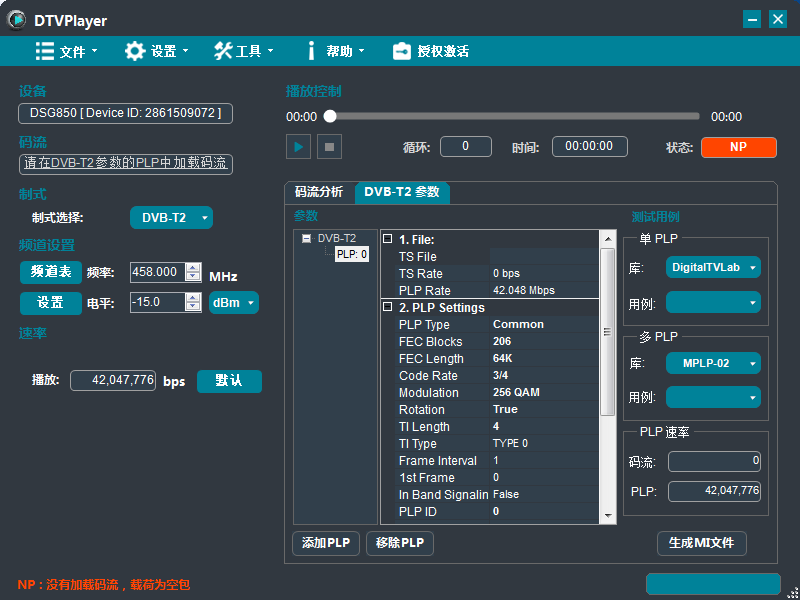

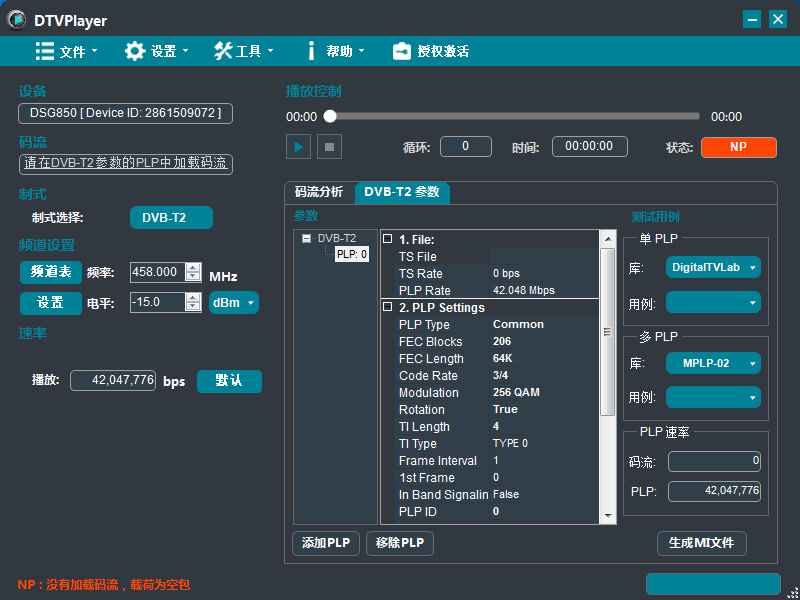

2）PLP參數設置

*說明:
1.最多可添加16個PLP，每個PLP需單獨加載碼流。
2.軟件附帶300多個測試用例，用戶可直接調用（需自行加載碼流）
3.每個PLP的播放碼率即Bit Rate應大于所選碼流文件碼率。當Bit Rate小于文件碼率時，碼率信息區會以紅色警示。




4.在新增PLP時，若FEC Blocks已到當前參數配置組合所限定的上限時，F(xiàn)EC Blocks會顯示為0，并且無法增加。此時，需要通過修改其他參數，來提高Blocks上限。例如修改“通用配置信息”中的參數，其他參數若沒有特殊要求，可不關心，保持默認即可。


5.在使用DVB-T2 Multi-PLP時，盡量選擇碼率較小的碼流文件。由于DVB-T2的最大播發碼率只略大于50Mbps。所有PLP選擇的碼流文件碼率總和應小于此上限。

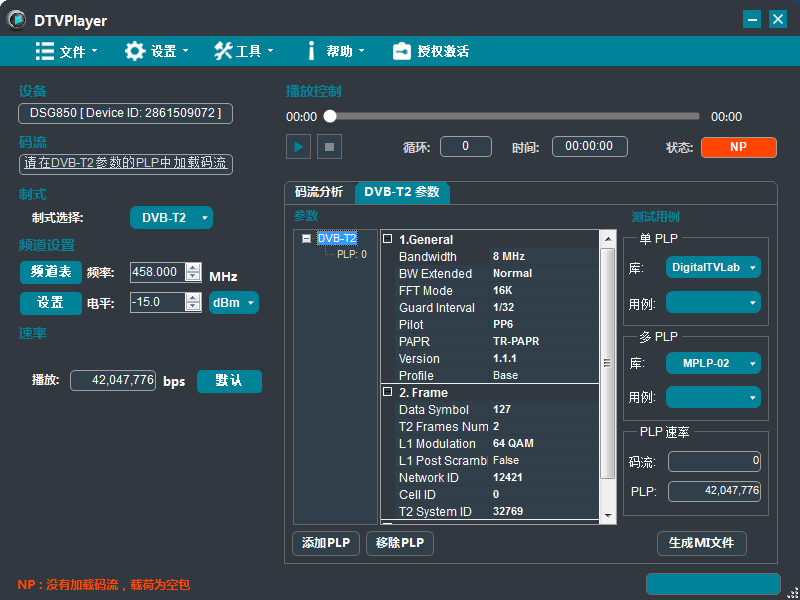

6. DVB-T2 常用參數配置說明：
      1)設置參數時，不必考慮參數組合是否合法的問題，軟件已對參數組合做過   處理，凡是不合法的組合，不會出現在參數下拉選項中。
       2)通用配置中，影響碼率的參數主要有：Bandwidth，F(xiàn)FT Mode，Guard Interval，Data Symbol。配置參數時，請主要關心這幾個參數：
       Bandwidth(帶寬)：帶寬越大碼率越高。
       FFT Mode(載波數)：越大碼率越低。
       Guard Interval(保護間隔)：越大則碼率越低。
       Data Symbol(數據符號數)：越大則碼率越低。在不同參數組合下，可設置的上下限會發生變化。
       其他參數若沒有特殊要求，可不關心，保持默認即可。
       3)PLP參數配置中，通過配置Code Rate，F(xiàn)EC Blocks，F(xiàn)EC Length，Modulation等參數，調整當前PLP的播放碼率：
       Code Rate 越大則碼率越高。
       FEC Blocks越大則碼率越高（可設置數與Data Symbol及其它PLP FEC Blocks有關）。
       FEC Length 越大則碼率越高，但FEC Blocks可設置的上限越低。（FEC Length選項16K即Short，64K即Normal）。
      Modulation越大則FEC Blocks可設置的上限越高。

3.T2MI碼流輸出
本軟件可進行MI生成，操作步驟如下：


1）DVB-T2配置參數、加載碼流完成（須先確保DVB-T2參數配置正確，解碼無異常）
2）在DVB-T2通用設置中設置輸出幀數（MI SuperFrames）
3）“T2MI流輸出”選擇MI輸出路徑、輸出名稱
4）點擊“生成”,進行MI流輸出

4. 輸出頻率范圍40MHz~872MHz

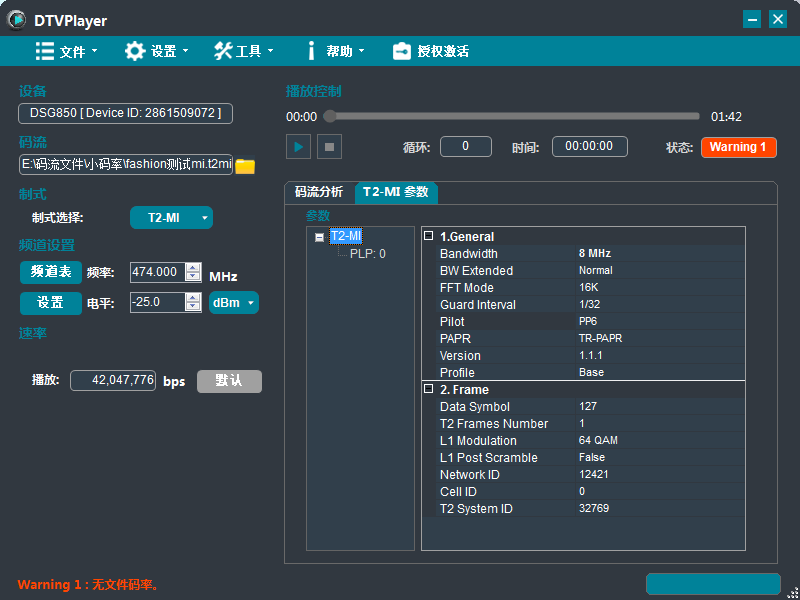

1.制式選擇，選擇DVB-T2MI
2.載入測試碼流（非MI格式，會提示格式不正確）
3.參數配置

6 常見問題

1.板卡與接收設備共地
解決：建議在接收設備通電開機前，先與板卡的輸出連接。
2.計算機顯示未知設備或者驅動沒有安裝成功
解決：把原軟件卸載重新安裝，或者自動更新驅動。
3.驅動安裝成功硬件不能識別出現Not found device！
解決：沒有安裝板卡或者板卡安裝松動，關閉計算機，拔下板卡重新插上板卡，啟動計算機。
4.安裝驅動提示Please press ‘R’ to retry or ‘C’ to cancel…
解決：選擇C取消。
5.安裝軟件過程中遇到殺毒軟件提示是否阻止安裝
解決：選擇允許本次操作或允許程序所有操作。
6.安裝軟件過程中遇到Windows安全提示“Windows無法驗證此程序驅動程序軟件的發布者”
解決：選擇始終安裝此驅動程序軟件。
7.Win7系統下運行軟件出錯
解決：1）用系統管理員進行軟件操作。
          2）系統“用戶帳戶控制設置”設置為“從不通知。
8.打開軟件提示“Device Error:DevBusy”
解決：1）DTVplayer已經在運行，一張調制卡只能運行一個DTVplayer軟件。
           2）調制卡與電腦PCI-E接觸松動，請關機重新拔插調制卡并固定。
9.軟件運行過程中提示“Error:DMA Transfer Failed”
解決：調制卡與電腦PCI-E接觸松動, 請關機重新拔插調制卡并固定。
10.文件碼率大于播放碼率時接收設備解碼異常
解決：當文件碼率大于播放碼率時，用戶可通過修改所配置參數來增大播放碼率，或者選擇相對小碼率的碼流進行播放。
11.CMMB不能播放碼流
注意: CMMB只支持PMS/MFS兩種類型的碼流，具體請參照CMMB行業標準。
12.電平設置為最高時接收設備解碼出現馬賽克或其它異常
舉例：以機頂盒為例，有些機頂盒不支持功率過大的信號，所以會出現馬賽克甚至不能搜索到節目，調整功率如-10dbm、-15dbm或默認的-25dbm可解決此問題。 如果您有使用功率分配器連接接收設備，建議功率調節不要過低。另外，碼流本身存在問題，也會出現馬賽克現象，建議更換碼流重新測試。
