北斗gps衛星導航模擬器新進時MP-8000，可以產生GPS衛星導航信號，北斗BD衛星導航信號，格洛納斯GLONASS衛星導航信號，用戶通過設置參數并對其進行控制可以模擬產生理想的不同環境下導航接收機收到的衛星信號，可以滿足不同用戶在研制或驗證接收機時的各種定位需求。

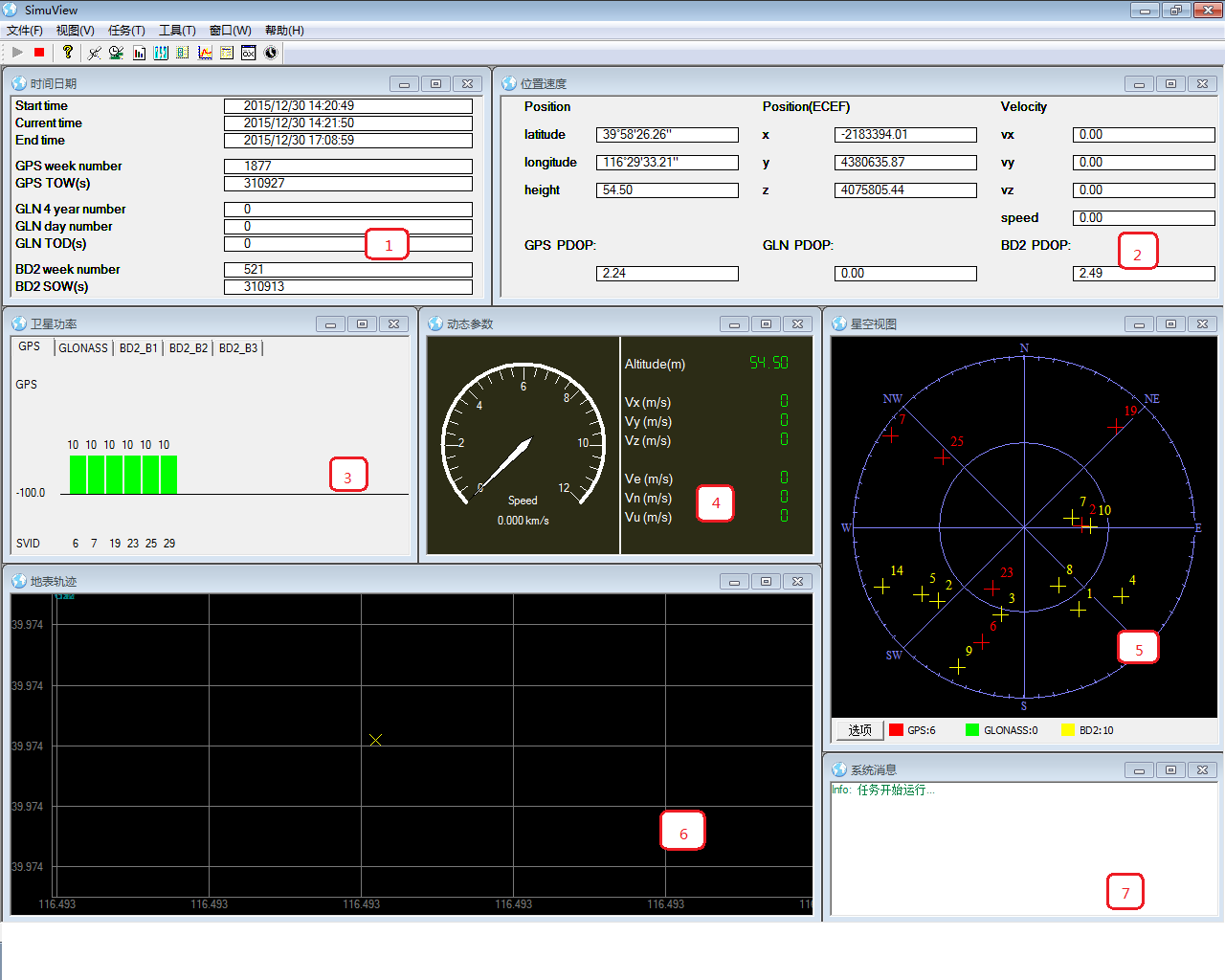

                                                    MP-8000 GPS北斗衛星導航系統軟件界面

 MP-8000 GPS北斗衛星導航系統相關參數明細：

1.1 技術規格

1)   MP-8000 GPS北斗衛星導航系統能夠模擬產生高動態和靜態情況下接收機收到的衛星導航信號。

2)  MP-8000具有衛星選通功能，用戶可以根據需要選擇五種導航系統中的衛星進行任意組合搭配。

3)  MP-8000GPS北斗衛星導航系統具有12個通道用于產生GPS衛星L1載波上的C/A碼信號，故可最多同時模擬12顆GPS衛星的導航信號；

GLN最多產生8個通道可最多同時模擬8顆GLN衛星導航信號；

BD2 B1最多產生16個通道可最多同時模擬16顆北斗B1衛星導航信號；

BD2 B2最多產生16個通道可最多同時模擬16顆北斗B2衛星導航信號；

BD2 B3最多產生16個通道可最多同時模擬16顆北斗B3衛星導航信號；

4)  具有信號產生通道選通功能，用戶可以選擇使用特定的通道用于產生導航信號，還可以單獨設置每個信號通道所產生信號的強度。

5)  具有導航信號衰減控制功能，用戶可以單獨設置最終輸出的五種衛星導航模擬信號的衰減量。

6)  具有接收機運動軌跡設置功能，用戶可以通過模擬器上位機設置運動軌跡和典型運動軌跡載入兩種設置方式，以方便試驗用戶使用。

7)  具有模擬器實時狀態顯示功能，向用戶顯示當前正在模擬的衛星的種類、數量、編號、俯仰角、偽距、健康狀況等信息，向用戶顯示當前在線衛星的天空視圖和接收機運動軌跡視圖。

8)  具有射頻電纜接口和轉發天線接口，用戶可以選擇使用無線模式或有線模式接收衛星模擬信號。

1.2   MP-8000 GPS北斗衛星導航系統產品指標

1.2.1 輸出頻率

1) GPS L1：　　　1575.42MHz

2) GLN：　       1598.5625MHz至1608.75MHz

3) B1:           1561.098MHz ±2.046MHz

4) B2:           1207.140MHz ±2.046MHz

5) B3:           1268.52MHz ±10.23MHz

1.2.2 信號動態范圍

1) 最大速度：　　±15km/s

2) 最大加速度：　±1000m/s2　

3) 最大加加速度：±1000m/s3

1.2.3 信號精度

1) 偽距相位精度：　　　≤0.05m

2) 偽距變化率精度：　　≤0.005m/s

3) 通道間一致性：   ≤0.1m（碼），≤0.005m（載波）

4) I、Q支路載波相位調制正交性： ≤3°（1）

1.2.4 信號質量

1) 諧波功率：　　≤-40dB

2) 載波抑制：　　≥40dB

3) 頻率穩定性：  ≤±50ppb @ 25℃

1.2.5 信號輸出功率

1) 射頻輸出范圍：　　-150～-110dBm

2) 控制范圍： 　　　　0～40dB

3) 最小可調分辨力：　　1dB

1.2.6 模擬器接口

1) 電源輸入:  AC220V，50Hz

2) 與上位機通信接口:

3)  1個RS232

4) 1個RS422

5) 以太網10/100Mbps

6) 發射信號輸出口:  1個 (N-KF5)

7) 1PPS輸出端口： 1個

8) 指示燈：五個衛星運行狀態指示燈

9) 1個內外時鐘切換預留口

1.2.7 物理參數

1 ）體積:     435×350×140mm

2 ）重量:　　　≤ 5 Kg
