數字電視中央信號源測試系統

一：簡介

  數字電視中央信號源測試系統是為了滿足廠家研發/生產測試需多個頻點同時使用而推出的一套電視信號系統，它可以包含ATV(模擬)信號，也可以包含DTV（數字）信號；可以測試衛星信號，也可以同時測試地面波信號；可以同時測試一個模擬信號標準的高中低3個頻點甚至更多頻點，也可以同時測試一個數字信號標準的高中低3個頻點以及更多。電視中央信號源測試系統以較低的投入，為研發測試、工廠生產提高了極大效率，是各個電視機以及機頂盒等相關廠家研發測試的首選。

  電視中央信號源測試系統模擬部分包括：PAL、NTSC、SECAM等符合各個不同國家制式要求的電視射頻信號，伴音制式有：B/G、D/K、I、M、N等，伴音可產生400Hz，1K.....等點頻信號，掃頻信號，音樂信號，各種雙伴音方式。

  電視中央信號源測試系統數字部分包含：DVB-C，DVB-T/H，DVB-T2，DVB-S/S2，DVB-S2X，ATSC，J.83B，ISDB-T，DTMB等不同標準的數字電視信號，提供相關標準的TS流進行測試，頻點可任意設置。

  電視中央信號源測試系統還具備可升級性與擴充性，數字電視信號與模擬電視信號都可任意擴充。

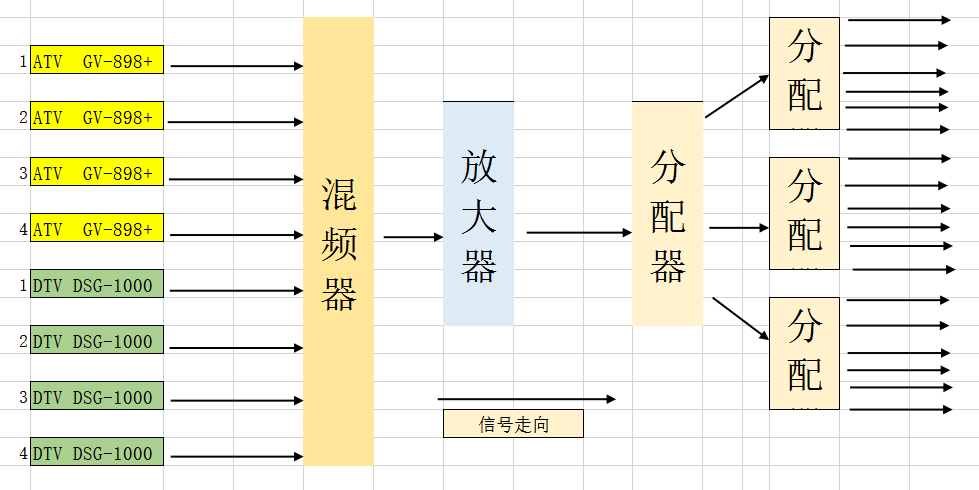

二：電視中央信號源測試系統原理框架圖

  模擬信號（ATV）我們選用西班牙PROMAX生產的GV-898+進行測試，數字信號（DTV）我們選用新進時科技自主研發的DSG-1000進行測試，我們模擬信號和數字信號各選取4個測試頻點進行中央信號測試系統的組建（也可任意增加或減少），大概原理框圖如下：

1.選取4臺模擬電視信號發生器GV-898+和4臺數字電視信號發生器DSG-1000，各自按照客戶要求設置不同的標準制式與頻率，由8條射頻線同時輸出信號；

   2.混頻器把來自8條射頻線不同的信號混為一起，改由一條射頻線進行輸出；

   3.經由混頻器匯合而成的一根射頻線，由于信號經過混頻器功率有衰減，我們再加一放大器使信號放大后再接入分配器；

   4.分配器把一路射頻信號再分成多路射頻信號輸出進行測試（主要根據客戶的測試工位多少來決定）

注：經由分配器輸出的多路信號，每一路信號都包含4路模擬信號和4路數字信號。

三：配件

  根據客戶對電視中央信號測試系統不同的測試要求，需要準備相應的配件，如：不同的測試節目源（碼流），機柜的尺寸，混頻器路數的多少，放大器的功率，線材的長短，DVD，調制器等一系列；

結束：深圳市新進時科技有限公司在中央電視信號源測試系統這一塊領域具有多年的從業經驗以及專業的技術團隊，如有需要歡迎前來咨詢，我們一定竭誠為貴司提供最好的測試方案與服務！
