  • 日本巖崎BH分析儀,SY-8219 SY-8218 軟磁交流特性測試

日本巖崎BH分析儀,SY-8219 SY-8218 軟磁交流特性測試

產品分類：7224 Sort：日本NF,巖崎
磁特性的磁通密度B（以T為單位），磁場強度H（為A/m為單位）采用普遍的X-Y軸，這里被描述的曲線稱為B-H曲線。作為測量B-H曲線的方法，有直流的評估方法和交流的評估方法。 我司現有連貫交流的測量方法，是交流情況下測試磁材料的B-H曲線。此項功能受到許多用戶的支持。因此，現在的交流B-H曲線示蹤器被確定為“B-...
全國咨詢服務熱線+86 755 86091080
  • 產品介紹
  • 產品參數


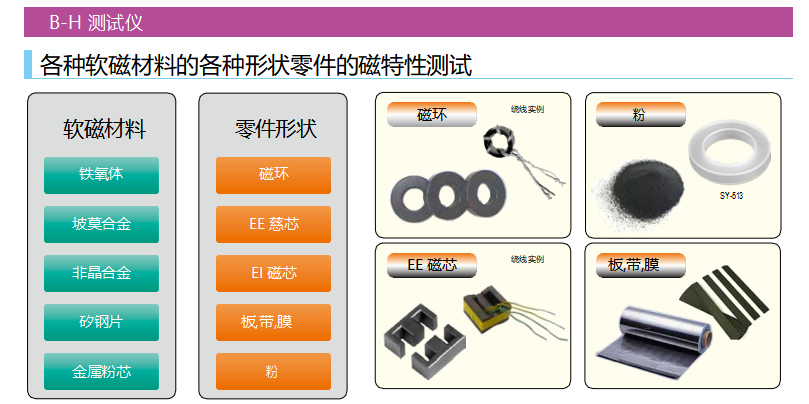

由鐵氧體制成的軟磁元件在電氣元件中起著重要作用，因為它們的應用范圍很廣，從低頻應用（例如微型電動機的磁軛）到高頻應用（例如反激變壓器，偏轉線圈，高頻）變壓器和磁頭。在實際操作中，這些磁性部件顯示的特性不同于直流磁性特性或使用LCR表測量的特性

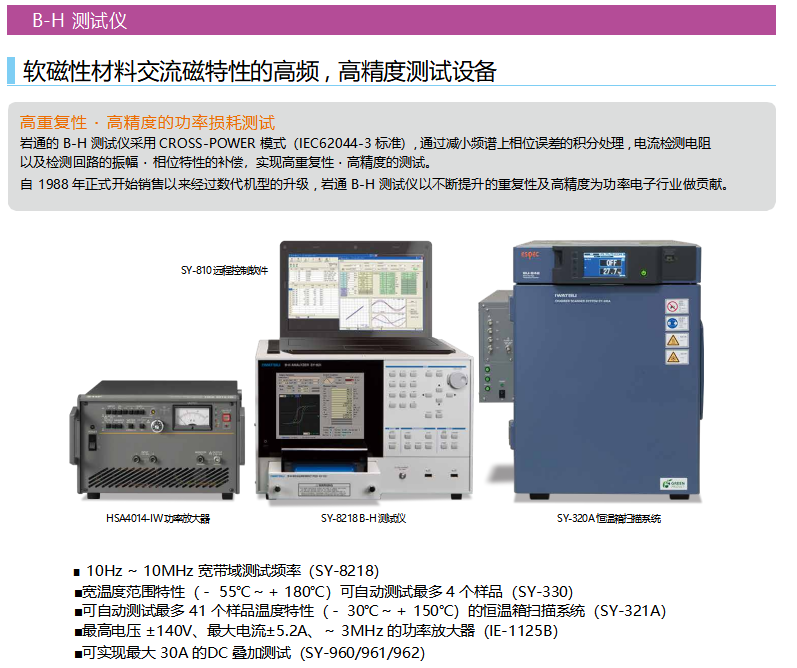

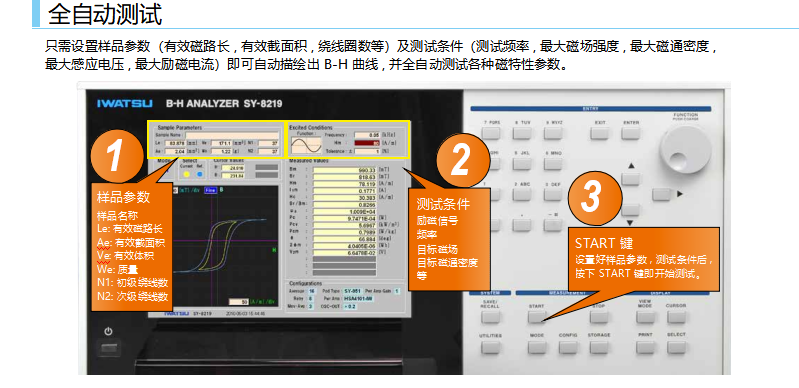

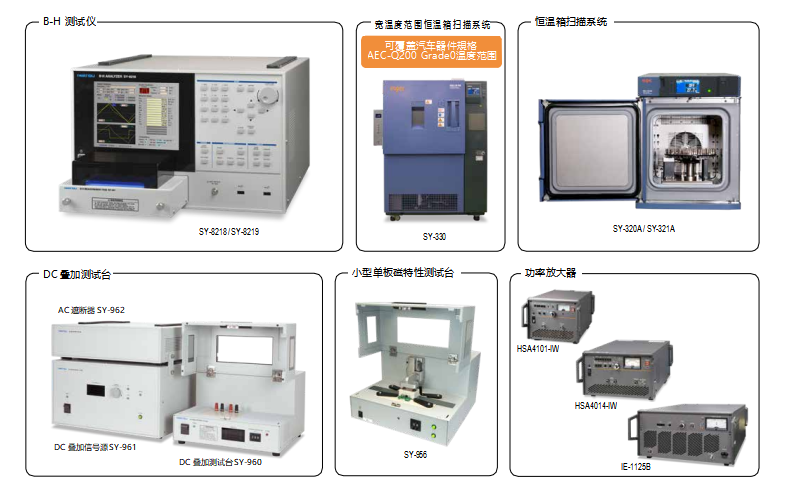

BH分析儀 SY-8218的特點



1、  實現穩定高精度測量
采用標準的校準電阻，壓粉鐵芯等的鐵損極為小的材料也有可能穩定并高精度測量。

2、  采集的波形資料，本產品以8192點/周速率采集的波形數據，是本公司比之過去的16倍，能夠高精度地測量矯頑磁力和剩余磁通密度等。

3、  標準配置作業靠近脈沖勵磁
可選擇性地在正弦波勵磁加上標準裝備脈沖勵磁（最大1MHz、50%占空比）。

4、  配置可比較參數的設置
能夠比較不同測量條件下同一產品的的B-H曲線。

5、  裝載兩種類型的游標

顯示任意點的測量值、導磁率用可能十字和傾斜的兩種光標。一般的十字外加“傾斜游標”是只合起B(yǎng) B-H曲線的任意點的導磁率測量就是接受客戶建議進行功能優化的，為測試提供方便。

  • 測試頻率 ：10Hz至10MHz（SY-8218）/ 10Hz至1MHz（SY-8219）
  • 應用信號波形：正弦或脈沖（10Hz至1MHz）
  • 輸入電流：±6A，最大值
  • 輸入電壓：最大±200V
  • 激發方式：自動激發

    • （在固定的Hm，BmI1m或V2m下）

    可以通過施加交流磁場進行消磁來消除殘留通量
項目 規格
測量方法 交叉功率法（符合IEC62044-3）
MeasurementItem（符號） 最高 磁通密度（Bm），殘余磁通密度（Br），最大磁場強度（Hm），矯頑力（Hc），矩形比（Br / Bm），相對振幅磁導率（μa），鐵損（Pc，Pcv，Pcm） ，一次勵磁電流（I1m），二次感應電壓（V2m），相位（θ），總磁鏈（2φm），視在功率（VA），阻抗磁導率（μ; z），復磁導率（μ'，μ” ），損耗系數（tanδ），電感（L），電阻（R），阻抗（| Z |），品質因數（Q），總諧波失真（THD）
波形顯示 BH曲線，勵磁電流，感應電壓，磁場，磁通密度
測試頻率 正弦曲線 10Hz至10MHz（SY-8218）
10Hz至1MHz（SY-8219）
廣場 10Hz至1MHz（占空比50）
磁場信號檢測 無感電阻上的壓降，最大電流為±6A
磁通密度信號檢測 感應電壓檢測線圈上的電壓檢測，最大信號檢測電壓為±200V
數字化儀 16位（8192點/周期）
樣品連接方式 可選擇2個或1個線圈（繞組）方法
顯示 8.4吋TFT-LCD SVGA 800x600像素
功率 AC100V至AC240V，50 / 60Hz，大約 130VA（最大）
尺寸
重量 		大約 420W X 266H X 480D（毫米）
約 12.5公斤
外部記憶 USB端口用于數據存儲

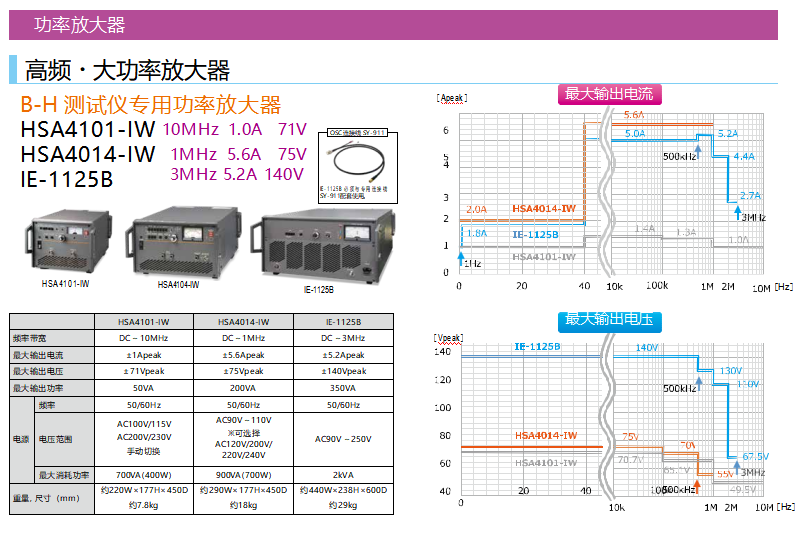

配飾 參考樣品，POD蓋，交流耦合器模塊，功率放大器電纜（BNC-BNC），OSC電纜（SMA-BNC），電源電纜，操作手冊（CD-ROM），用戶指南




主要規格

SY-8218規格
測量方式
CROSS-POWER法（依據IEC62044-3）
測量模式
B-H測量、Pc測量、u測量
測量項目（特性值）
B-H測量：
最大磁通密度（Bm），剩余磁通密度（Br），最大磁場（Hm），矯頑磁力（Hc），角形比（Br/Bm），振幅比導磁率，鐵損（Pc、Pcv、Pcm），電流電壓相位差，總磁通變化（2Φm）
Pc測量：
最大磁通密度（Bm），剩余磁通密度（Br），最大磁場（Hm），頑磁力（Hc），，振幅比導磁率，鐵損（Pc、Pcv、Pcm），電流電壓相位差，視在功率（VA）
u測量：
最大磁通密度（Bm），最大磁場（Hm），阻抗導磁率（uZ），復式本源導磁率（m'、m''），振幅比導磁率，鐵損（Pc、Pcv、Pcm），電流電壓相位差，消耗因子(tanδ)，電感(L)，抵抗運動(R)，阻抗(Z)，品質系數(Q)

飽和磁通密度(Bs)，頑磁力(Hc)，剩余磁通密度(Br)，方形比(Br/Bm)核心損失(Pc,Pcv,Pcm)，振幅比導磁率，相位調節(q)，交流初始磁導率，電感(L)，Q值(Q)，[單位系 SI單位系]

波形
B-H 曲線，勵磁電流/ 引起電壓/ 磁場/ 磁通密度的波形
測量頻率
10Hz ～ 10MHz(加選件最低為1HZ)
磁場信號查出
無電感電阻器兩端電壓降法   最大信號查出電流±6A
磁通密度信號查出
引起電壓查出線圈兩端電壓查出法  最大信號查出電壓±200v
數字分辯率
分辨率16位(8192 點/周期)
試料連接類型
2繞組法(勵磁繞組，輸出繞組)和1繞組法(勵磁·輸出繞組共享)
顯示類型
彩色LCD顯示（800*600dot）
電源
100v ～ 240v 50/60Hz 消耗功率約130VA MAX
品質大小
約12.5kg 420W×266H×480L 各±2mm(不含突起部)
界面
USB（資料存儲）
采購：日本巖崎BH分析儀,SY-8219 SY-8218 軟磁交流特性測試
